5-6. oxford pet 데이터로 train 실습, customdataset 만들기

# 런타임->런타임 다시 시작 후 아래 수행.
from mmdet.apis import init_detector, inference_detector
import mmcv

Oxford Pet Dataset 다운로드

image와 annotations을 압축파일로 각각 download 수행.

!wget https://www.robots.ox.ac.uk/~vgg/data/pets/data/images.tar.gz
!wget https://www.robots.ox.ac.uk/~vgg/data/pets/data/annotations.tar.gz

# /content/data 디렉토리를 만들고 해당 디렉토리에 다운로드 받은 압축 파일 풀기.
!mkdir /content/data
!tar -xvf images.tar.gz -C /content/data
!tar -xvf annotations.tar.gz -C /content/data

이미지 디렉토리와 annotation 파일 살펴 보기

!ls -lia ./data/images/Abyss*.jpg

!ls -lia ./data/images

!cat ./data/annotations/xmls/Abyssinian_1.xml

import glob
import xml.etree.ElementTree as ET

# annotation xml 파일 파싱해서 bbox정보 추출
def get_bboxes_from_xml_test(xml_file):
  tree = ET.parse(xml_file)
  root = tree.getroot()
  bbox_names = []
  bboxes = []
  # 파일내에 있는 모든 object Element를 찾음.
  for obj in root.findall('object'):

    bbox_name = obj.find('name').text
    xmlbox = obj.find('bndbox')
    x1 = int(xmlbox.find('xmin').text)
    y1 = int(xmlbox.find('ymin').text)
    x2 = int(xmlbox.find('xmax').text)
    y2 = int(xmlbox.find('ymax').text)

    bbox_names.append(bbox_name)
    bboxes.append([x1, y1, x2, y2])

  return bbox_names, bboxes

get_bboxes_from_xml_test('./data/annotations/xmls/Abyssinian_1.xml')
# (['cat'], [[333, 72, 425, 158]])

!ls -lia ./data/annotations/xmls/Abys*.xml

train, val image/annotation 메타 파일 보기

• train과 valid 데이터로 나뉠 image와 annotation의 파일명을 가지는 메타 파일
• train과 valid용 meta 파일을 별도로 만듬.

!cd ./data/annotations; cat trainval.txt

import pandas as pd

pet_df = pd.read_csv('./data/annotations/trainval.txt', sep=' ', header=None, names=['img_name', 'class_id', 'etc1', 'etc2'])
pet_df.head()

img_name	class_id	etc1	etc2
0	Abyssinian_100	1	1	1
1	Abyssinian_101	1	1	1
2	Abyssinian_102	1	1	1
3	Abyssinian_103	1	1	1
4	Abyssinian_104	1	1	1

pet_df['class_id'].value_counts()
37    100
22    100
34    100
32    100
30    100
28    100
26    100
24    100
20    100
35    100
18    100
16    100
14    100
10    100
6     100
4     100
36    100
1     100
3     100
19    100
31    100
29    100
27    100
25    100
5     100
21    100
17    100
15    100
11    100
9     100
7     100
2     100
33     99
23     96
13     96
8      96
12     93
Name: class_id, dtype: int64

pet_df['class_name'] = pet_df['img_name'].apply(lambda x:x[:x.rfind('_')])
pet_df.head()
	img_name	class_id	etc1	etc2	class_name
0	Abyssinian_100	1	1	1	Abyssinian
1	Abyssinian_101	1	1	1	Abyssinian
2	Abyssinian_102	1	1	1	Abyssinian
3	Abyssinian_103	1	1	1	Abyssinian
4	Abyssinian_104	1	1	1	Abyssinian

from sklearn.model_selection import train_test_split

train_df, val_df = train_test_split(pet_df, test_size=0.1, stratify=pet_df['class_id'], random_state=2021)

print(train_df['class_id'].value_counts(), val_df['class_id'].value_counts())
37    90
22    90
34    90
32    90
30    90
28    90
26    90
24    90
20    90
35    90
18    90
16    90
14    90
10    90
6     90
4     90
36    90
1     90
3     90
19    90
31    90
29    90
27    90
25    90
5     90
21    90
17    90
15    90
11    90
9     90
7     90
2     90
33    89
23    87
13    86
8     86
12    84
Name: class_id, dtype: int64 37    10
36    10
17    10
16    10
15    10
14    10
13    10
11    10
10    10
9     10
8     10
7     10
6     10
5     10
4     10
3     10
2     10
18    10
19    10
20    10
21    10
35    10
34    10
33    10
32    10
31    10
30    10
29    10
28    10
27    10
26    10
25    10
24    10
22    10
1     10
12     9
23     9
Name: class_id, dtype: int64

train_df = train_df.sort_values(by='img_name')
val_df = val_df.sort_values(by='img_name')

# ann_file로 주어지는 메타파일은 가급적이면 소스데이터의 가장 상단 디렉토리에 저장하는 것이 바람직.
train_df['img_name'].to_csv('./data/train.txt', sep=' ', header=False, index=False)
val_df['img_name'].to_csv('./data/val.txt', sep=' ', header=False, index=False)

pet_classes_list = pet_df['class_name'].unique().tolist()
print(pet_classes_list)
# ['Abyssinian', 'american_bulldog', 'american_pit_bull_terrier', 'basset_hound', 'beagle', 'Bengal', 'Birman', 'Bombay', 'boxer', 'British_Shorthair', 'chihuahua', 'Egyptian_Mau', 'english_cocker_spaniel', 'english_setter', 'german_shorthaired', 'great_pyrenees', 'havanese', 'japanese_chin', 'keeshond', 'leonberger', 'Maine_Coon', 'miniature_pinscher', 'newfoundland', 'Persian', 'pomeranian', 'pug', 'Ragdoll', 'Russian_Blue', 'saint_bernard', 'samoyed', 'scottish_terrier', 'shiba_inu', 'Siamese', 'Sphynx', 'staffordshire_bull_terrier', 'wheaten_terrier', 'yorkshire_terrier']

!echo 'train list #####'; cat ./data/train.txt
train list #####
Abyssinian_1
Abyssinian_10
...
yorkshire_terrier_188
yorkshire_terrier_189

!echo ' valid list ###'; cat ./data/val.txt
 valid list ###
Abyssinian_100
Abyssinian_11
Abyssinian_122
...
yorkshire_terrier_185
yorkshire_terrier_190

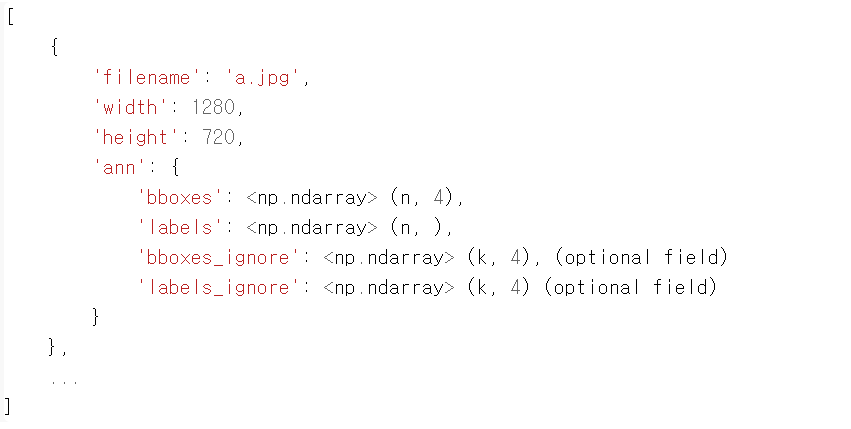

mmdetection의 중립 annotation 포맷 변환

• CLASSES 는 pet_df의 'class_name' 컬럼에 unique 데이터로 지정. class id는 tuple(list)형의 CLASSES의 index값에 따라 설정.
• ann_file로 입력되는 메타 파일을 읽어서 개별 image정보와 ann 정보를 dict로 생성하여 data_infos list에 입력
• 개별 XML 읽어서 ann 정보를 만드는 것은 get_bboxes_from_xml() 함수 이용.
• 디버깅용으로 CustomDataset을 만들어서 미리 테스트 하는 방법도 고려.

[ ]

import xml.etree.ElementTree as ET

# 1개의 annotation 파일에서 bbox 정보 추출. 여러개의 object가 있을 경우 이들 object의 name과 bbox 좌표들을 list로 반환.
def get_bboxes_from_xml(anno_dir, xml_file):
  anno_xml_file = osp.join(anno_dir, xml_file)
  tree = ET.parse(anno_xml_file)
  root = tree.getroot()
  bbox_names = []
  bboxes = []

  # 파일내에 있는 모든 object Element를 찾음.
  for obj in root.findall('object'):
    #obj.find('name').text는 cat 이나 dog을 반환
    #bbox_name = obj.find('name').text
    # object의 클래스명은 파일명에서 추출.
    bbox_name = xml_file[:xml_file.rfind('_')]

    xmlbox = obj.find('bndbox')
    x1 = int(xmlbox.find('xmin').text)
    y1 = int(xmlbox.find('ymin').text)
    x2 = int(xmlbox.find('xmax').text)
    y2 = int(xmlbox.find('ymax').text)

    bboxes.append([x1, y1, x2, y2])
    bbox_names.append(bbox_name)

  return bbox_names, bboxes

PET_CLASSES = pet_df['class_name'].unique().tolist()
PET_CLASSES

['Abyssinian',
 'american_bulldog',
 'american_pit_bull_terrier',
 'basset_hound',
 'beagle',
 'Bengal',
 'Birman',
 'Bombay',
 'boxer',
 'British_Shorthair',
 'chihuahua',
 'Egyptian_Mau',
 'english_cocker_spaniel',
 'english_setter',
 'german_shorthaired',
 'great_pyrenees',
 'havanese',
 'japanese_chin',
 'keeshond',
 'leonberger',
 'Maine_Coon',
 'miniature_pinscher',
 'newfoundland',
 'Persian',
 'pomeranian',
 'pug',
 'Ragdoll',
 'Russian_Blue',
 'saint_bernard',
 'samoyed',
 'scottish_terrier',
 'shiba_inu',
 'Siamese',
 'Sphynx',
 'staffordshire_bull_terrier',
 'wheaten_terrier',
 'yorkshire_terrier']

import copy
import os.path as osp

import mmcv
import numpy as np
import cv2

from mmdet.datasets.builder import DATASETS
from mmdet.datasets.custom import CustomDataset

import xml.etree.ElementTree as ET

PET_CLASSES = pet_df['class_name'].unique().tolist()

@DATASETS.register_module(force=True)
class PetDataset(CustomDataset):
  CLASSES = PET_CLASSES

  # annotation에 대한 모든 파일명을 가지고 있는 텍스트 파일을 __init__(self, ann_file)로 입력 받고,
  # 이 self.ann_file이 load_annotations()의 인자로 입력
  def load_annotations(self, ann_file):
    cat2label = {k:i for i, k in enumerate(self.CLASSES)}
    image_list = mmcv.list_from_file(self.ann_file)
    # 포맷 중립 데이터를 담을 list 객체
    data_infos = []

    for image_id in image_list:
      # self.img_prefix는 images 가 입력될 것임.
      filename = '{0:}/{1:}.jpg'.format(self.img_prefix, image_id)
      # 원본 이미지의 너비, 높이를 image를 직접 로드하여 구함.
      image = cv2.imread(filename)
      height, width = image.shape[:2]
      # 개별 image의 annotation 정보 저장용 Dict 생성. key값 filename에는 image의 파일명만 들어감(디렉토리는 제외)
      data_info = {'filename': filename,
                  'width': width, 'height': height}
      # 개별 annotation XML 파일이 있는 서브 디렉토리의 prefix 변환.
      label_prefix = self.img_prefix.replace('images', 'annotations')

      # 개별 annotation XML 파일을 1개 line 씩 읽어서 list 로드. annotation XML파일이 xmls 밑에 있음에 유의
      anno_xml_file = osp.join(label_prefix, 'xmls/'+str(image_id)+'.xml')
      # 메타 파일에는 이름이 있으나 실제로는 존재하지 않는 XML이 있으므로 이는 제외.
      if not osp.exists(anno_xml_file):
          continue

      # get_bboxes_from_xml() 를 이용하여 개별 XML 파일에 있는 이미지의 모든 bbox 정보를 list 객체로 생성.
      anno_dir = osp.join(label_prefix, 'xmls')
      bbox_names, bboxes = get_bboxes_from_xml(anno_dir, str(image_id)+'.xml')
      #print('#########:', bbox_names)

      gt_bboxes = []
      gt_labels = []
      gt_bboxes_ignore = []
      gt_labels_ignore = []

      # bbox별 Object들의 class name을 class id로 매핑. class id는 tuple(list)형의 CLASSES의 index값에 따라 설정
      for bbox_name, bbox in zip(bbox_names, bboxes):
        # 만약 bbox_name이 클래스명에 해당 되면, gt_bboxes와 gt_labels에 추가, 그렇지 않으면 gt_bboxes_ignore, gt_labels_ignore에 추가
        # bbox_name이 CLASSES중에 반드시 하나 있어야 함. 안 그러면 FILTERING 되므로 주의 할것.
        if bbox_name in cat2label:
            gt_bboxes.append(bbox)
            # gt_labels에는 class id를 입력
            gt_labels.append(cat2label[bbox_name])
        else:
            gt_bboxes_ignore.append(bbox)
            gt_labels_ignore.append(-1)

      # 개별 image별 annotation 정보를 가지는 Dict 생성. 해당 Dict의 value값을 np.array형태로 bbox의 좌표와 label값으로 생성.
      data_anno = {
        'bboxes': np.array(gt_bboxes, dtype=np.float32).reshape(-1, 4),
        'labels': np.array(gt_labels, dtype=np.long),
        'bboxes_ignore': np.array(gt_bboxes_ignore, dtype=np.float32).reshape(-1, 4),
        'labels_ignore': np.array(gt_labels_ignore, dtype=np.long)
      }

      # image에 대한 메타 정보를 가지는 data_info Dict에 'ann' key값으로 data_anno를 value로 저장.
      data_info.update(ann=data_anno)
      # 전체 annotation 파일들에 대한 정보를 가지는 data_infos에 data_info Dict를 추가
      data_infos.append(data_info)
      #print(data_info)

    return data_infos

# 디버깅 용도로 생성한 클래스를 생성하고 data_infos를 10개만 추출하여 생성된 데이터 확인.
train_ds = PetDataset_imsi(data_root='/content/data', ann_file='train.txt', img_prefix='images')
print(train_ds.data_infos[:10])
[{'filename': '/content/data/images/Abyssinian_1.jpg', 'width': 600, 'height': 400, 'ann': {'bboxes': array([[333.,  72., 425., 158.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}, {'filename': '/content/data/images/Abyssinian_10.jpg', 'width': 375, 'height': 500, 'ann': {'bboxes': array([[ 72., 105., 288., 291.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}, {'filename': '/content/data/images/Abyssinian_101.jpg', 'width': 450, 'height': 313, 'ann': {'bboxes': array([[ 54.,  36., 319., 235.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}, {'filename': '/content/data/images/Abyssinian_102.jpg', 'width': 500, 'height': 465, 'ann': {'bboxes': array([[ 23.,  27., 325., 320.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}, {'filename': '/content/data/images/Abyssinian_103.jpg', 'width': 500, 'height': 351, 'ann': {'bboxes': array([[241.,  68., 362., 196.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}, {'filename': '/content/data/images/Abyssinian_105.jpg', 'width': 500, 'height': 375, 'ann': {'bboxes': array([[237., 101., 373., 227.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}, {'filename': '/content/data/images/Abyssinian_106.jpg', 'width': 1536, 'height': 1024, 'ann': {'bboxes': array([[ 861.,  156., 1302.,  563.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}, {'filename': '/content/data/images/Abyssinian_107.jpg', 'width': 500, 'height': 448, 'ann': {'bboxes': array([[ 94.,  76., 275., 271.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}, {'filename': '/content/data/images/Abyssinian_108.jpg', 'width': 500, 'height': 404, 'ann': {'bboxes': array([[ 50.,  14., 336., 304.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}, {'filename': '/content/data/images/Abyssinian_109.jpg', 'width': 282, 'height': 450, 'ann': {'bboxes': array([[ 81.,   7., 246., 146.]], dtype=float32), 'labels': array([0]), 'bboxes_ignore': array([], shape=(0, 4), dtype=float32), 'labels_ignore': array([], dtype=int64)}}]
