15일차 - CNN

Block연산과 Window연산

from skimage.util import view_as_blocks, view_as_windows
import matplotlib.pyplot as plt
import skimage
from skimage.data import camera
import numpy as np

Block

겹치지 않게 동일한 크기의 block형태로 분할연산을 한다

camera = camera()
plt.imshow(camera, cmap='gray')

view_as_blocks(camera, (4,4)).shape # 4x4형태로 가로, 세로 128등분 나눠준다 / 겹치지 않게 자르는 방법
# (128, 128, 4, 4)

camera.shape
# (512, 512)

block = view_as_blocks(camera, (4,4))
block[0,0].mean() # 4x4 이미지를 하나의 값으로 표현할 수 있다
# 157.125

block_flatten = block.reshape(block.shape[0],block.shape[1],-1)
block_flatten.shape
# (128, 128, 16)

block_flatten[0,0]
# array([156, 157, 160, 159, 156, 157, 159, 158, 158, 157, 156, 156, 160,
       157, 154, 154], dtype=uint8)

block_flatten.mean(axis=2) # 맨 마지막 차원을 평균으로 구해서 128x128 형태로 결과를 낸다
array([[157.125 , 156.625 , 157.5625, ..., 154.75  , 152.4375, 152.1875],
       [156.875 , 156.125 , 157.625 , ..., 154.875 , 152.6875, 152.875 ],
       [154.375 , 156.6875, 156.8125, ..., 148.9375, 150.125 , 151.4375],
       ...,
       [115.5625, 104.5   , 131.    , ..., 102.3125,  91.5   , 101.3125],
       [120.5   , 109.25  , 121.125 , ..., 113.    , 126.5   , 120.75  ],
       [124.0625, 138.5625, 138.75  , ..., 129.4375, 128.375 , 118.9375]])

block_flatten.mean(axis=2).shape
# (128, 128)

plt.imshow(block_flatten.mean(axis=2), cmap='gray')

plt.imshow(block_flatten.max(axis=2), cmap='gray')

plt.imshow(block_flatten.min(axis=2), cmap='gray')

Winow

좌상에서 우하 방향으로 겹치면서 동일한 크기의 block형태로 연산을 한다

디테일을 유지한체 이미지를 변화시키는 기법

view_as_windows(camera, (4,4)).shape
# (509, 509, 4, 4)

512-4+1
# 509

view_as_windows(camera, (4,4),2).shape
# (255, 255, 4, 4)

512/2 - 1
# 255.0

window = view_as_windows(camera, (4,4))
window_flatten = window.reshape(window.shape[0],window.shape[1],-1)

plt.imshow(winow_flatten.mean(axis=2), cmap='gray')

plt.imshow(winow_flatten.min(axis=2), cmap='gray')

plt.imshow(winow_flatten.max(axis=2), cmap='gray')

Correlation, Convolution

1. Correlation

- 데이터를 상하, 좌우 반전하지 않고 필터를 통해 합성곱 연산을 한다

2. Convolution

- 데이터를 상하, 좌우 반전후 correlation연산을 하는 방법

def corr(im, kernel, stride=1): # im: 2d
  h,w = im.shape
  out_h = (h-kernel.shape[0]//stride) + 1
  out_w = (w-kernel.shape[1]//stride) + 1
  output = np.zeros((out_h, out_w))
  for i in range(out_h):
    for j in range(out_w):
      output[i,j] = (kernel*im[i:i+kernel.shape[0]*stride, j:j+kernel.shape[1]*stride]).sum()
  return output

def filter_by_conv(im, kernel, stride=1): # im: 2d
  h,w = im.shape
  kernel = np.flipud(np.fliplr(kernel)) # 커널이 상-하, 좌-우가 반전된다
  out_h = (h-kernel.shape[0]//stride) + 1
  out_w = (w-kernel.shape[1]//stride) + 1
  output = np.zeros((out_h, out_w))
  for i in range(out_h):
    for j in range(out_w):
      output[i,j] = (kernel*im[i:i+kernel.shape[0]*stride, j:j+kernel.shape[1]*stride]).sum()
  return output

im1 = np.arange(36).reshape(6,6)
kernel = np.array([[1,2],[2,1]])
conv(im1, kernel)
# array([[ 21.,  27.,  33.,  39.,  45.],
#        [ 57.,  63.,  69.,  75.,  81.],
#        [ 93.,  99., 105., 111., 117.],
#        [129., 135., 141., 147., 153.],
#        [165., 171., 177., 183., 189.]])

kernel = np.array([[1,0,-1],[1,0,-1],[1,0,-1]])
plt.imshow(corr(camera,kernel), cmap='gray')

plt.imshow(filter_by_conv(camera, kernel), cmap='gray')

kernel = np.array([[1,2,1],[2,4,2],[1,2,1]])/16 # 가우시안 형태

plt.imshow(corr(camera,kernel), cmap='gray') # 가우시안 블러

plt.imshow(filter_by_conv(camera, kernel), cmap='gray')

전처리 관점

from sklearn.datasets import load_breast_cancer, load_wine, load_iris
import seaborn as sns

cancer = load_breast_cancer(as_frame=True)
wine = load_wine(as_frame=True)
iris = load_iris(as_frame=True)

print(data.DESCR)

feature extraction은 데이터의 특성을 가장 잘나타나는 형태로 데이터를 구성하는 방법이다



cancer.frame # 특징을 잘 나타내는 값으로 표현했다 (feature extraction)
	mean radius	mean texture	mean perimeter	mean area	mean smoothness	mean compactness	mean concavity	mean concave points	mean symmetry	mean fractal dimension	radius error	texture error	perimeter error	area error	smoothness error	compactness error	concavity error	concave points error	symmetry error	fractal dimension error	worst radius	worst texture	worst perimeter	worst area	worst smoothness	worst compactness	worst concavity	worst concave points	worst symmetry	worst fractal dimension	target
0	17.99	10.38	122.80	1001.0	0.11840	0.27760	0.30010	0.14710	0.2419	0.07871	1.0950	0.9053	8.589	153.40	0.006399	0.04904	0.05373	0.01587	0.03003	0.006193	25.380	17.33	184.60	2019.0	0.16220	0.66560	0.7119	0.2654	0.4601	0.11890	0
1	20.57	17.77	132.90	1326.0	0.08474	0.07864	0.08690	0.07017	0.1812	0.05667	0.5435	0.7339	3.398	74.08	0.005225	0.01308	0.01860	0.01340	0.01389	0.003532	24.990	23.41	158.80	1956.0	0.12380	0.18660	0.2416	0.1860	0.2750	0.08902	0
2	19.69	21.25	130.00	1203.0	0.10960	0.15990	0.19740	0.12790	0.2069	0.05999	0.7456	0.7869	4.585	94.03	0.006150	0.04006	0.03832	0.02058	0.02250	0.004571	23.570	25.53	152.50	1709.0	0.14440	0.42450	0.4504	0.2430	0.3613	0.08758	0
3	11.42	20.38	77.58	386.1	0.14250	0.28390	0.24140	0.10520	0.2597	0.09744	0.4956	1.1560	3.445	27.23	0.009110	0.07458	0.05661	0.01867	0.05963	0.009208	14.910	26.50	98.87	567.7	0.20980	0.86630	0.6869	0.2575	0.6638	0.17300	0
4	20.29	14.34	135.10	1297.0	0.10030	0.13280	0.19800	0.10430	0.1809	0.05883	0.7572	0.7813	5.438	94.44	0.011490	0.02461	0.05688	0.01885	0.01756	0.005115	22.540	16.67	152.20	1575.0	0.13740	0.20500	0.4000	0.1625	0.2364	0.07678	0
...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...
564	21.56	22.39	142.00	1479.0	0.11100	0.11590	0.24390	0.13890	0.1726	0.05623	1.1760	1.2560	7.673	158.70	0.010300	0.02891	0.05198	0.02454	0.01114	0.004239	25.450	26.40	166.10	2027.0	0.14100	0.21130	0.4107	0.2216	0.2060	0.07115	0
565	20.13	28.25	131.20	1261.0	0.09780	0.10340	0.14400	0.09791	0.1752	0.05533	0.7655	2.4630	5.203	99.04	0.005769	0.02423	0.03950	0.01678	0.01898	0.002498	23.690	38.25	155.00	1731.0	0.11660	0.19220	0.3215	0.1628	0.2572	0.06637	0
566	16.60	28.08	108.30	858.1	0.08455	0.10230	0.09251	0.05302	0.1590	0.05648	0.4564	1.0750	3.425	48.55	0.005903	0.03731	0.04730	0.01557	0.01318	0.003892	18.980	34.12	126.70	1124.0	0.11390	0.30940	0.3403	0.1418	0.2218	0.07820	0
567	20.60	29.33	140.10	1265.0	0.11780	0.27700	0.35140	0.15200	0.2397	0.07016	0.7260	1.5950	5.772	86.22	0.006522	0.06158	0.07117	0.01664	0.02324	0.006185	25.740	39.42	184.60	1821.0	0.16500	0.86810	0.9387	0.2650	0.4087	0.12400	0
568	7.76	24.54	47.92	181.0	0.05263	0.04362	0.00000	0.00000	0.1587	0.05884	0.3857	1.4280	2.548	19.15	0.007189	0.00466	0.00000	0.00000	0.02676	0.002783	9.456	30.37	59.16	268.6	0.08996	0.06444	0.0000	0.0000	0.2871	0.07039	1
569 rows × 31 columns

iris.frame # 데이터를 그대로 사용해도 특성을 띄기 때문에 전처리를 하지 않아도 된다
	sepal length (cm)	sepal width (cm)	petal length (cm)	petal width (cm)	target
0	5.1	3.5	1.4	0.2	0
1	4.9	3.0	1.4	0.2	0
2	4.7	3.2	1.3	0.2	0
3	4.6	3.1	1.5	0.2	0
4	5.0	3.6	1.4	0.2	0
...	...	...	...	...	...
145	6.7	3.0	5.2	2.3	2
146	6.3	2.5	5.0	1.9	2
147	6.5	3.0	5.2	2.0	2
148	6.2	3.4	5.4	2.3	2
149	5.9	3.0	5.1	1.8	2
150 rows × 5 columns

sns.pairplot(wine.frame, hue='target') #
# 원본 데이터를 그 특성에 제일 잘 맞게 다른 형태의 데이터로 변화 시킬 필요가 있다 => Featured data 형태로 바꾼다
# min-max 또는 standard scaling을 사용해서 비정상적으로 영향력이 커지는 경우를 방지하기도 한다

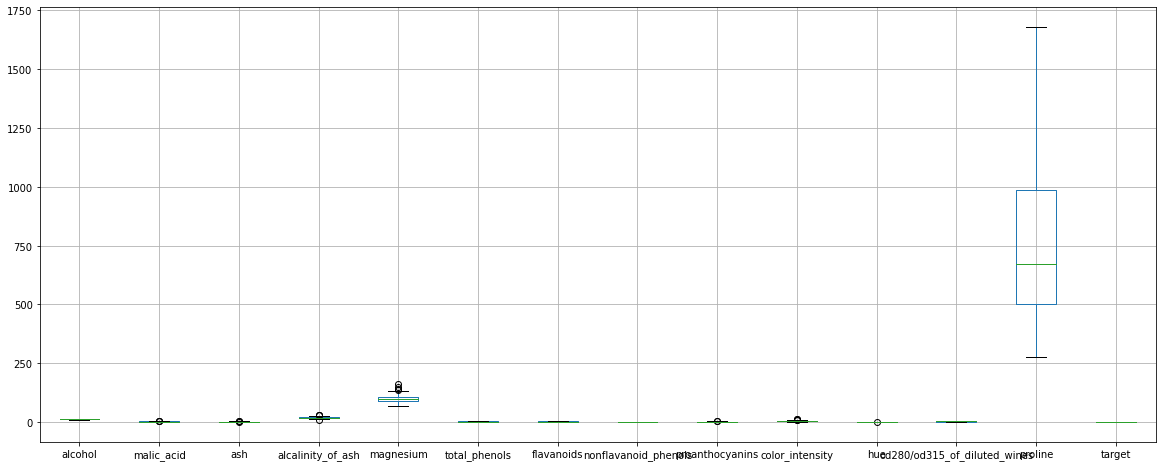

wine.frame.boxplot(figsize=(20,8))

Image의 문제점

1. 2차원 데이터 => 1차원 데이터 변환하는 과정에 column이 너무 많아진다

2. i.i.d(비정형 데이터의 특성)에서 벗어난다 => 전통적인 머신러닝을 사용하여 성능을 높이려면 가정이 많이 필요하다

3. 이미지 자체가 특성이 뚜렷하지 않은 경우 feature extraction을 통해 featured data로 변환해야 한다

어떤 필터를 적용하면 성능이 높아질까?

filter

- filter를 사용하면 가장 특징이 잘 나타나게 data를 변형 할 수 있다 (특징의 존재 여부로 문제를 변형한다)

- filter를 사용하여 이미지의 특성을 뚜렷하게 만든다

- filter를 사용하면 특징을 유지한체 크기가 줄어들기 때문에 데이터의 차원이 줄어드는 효과를 기대할 수 있다

- filter는 feature cross와 유사하다

Feature cross

feature를 합성해서 본래 갖고 있던 의미를 잃지 않은 채로 차원을 축소시키는 방법

filter를 사용하면 image 데이터의 문제점을 보완해주기 때문에 굉장히 좋은 방법이지만,

어떤 filter를 사용해야 하는지 선택하는 문제는 어려운 문제이다

결국 어떤 필터를 적용할지 학습을 통해서 찾을수 있지 않을까? 하는 의문으로 해결하게 된다



from sklearn.preprocessing import StandardScaler
ss = StandardScaler()
wine.frame.iloc[:,:-1] = ss.fit_transform(wine.frame.iloc[:,:-1])

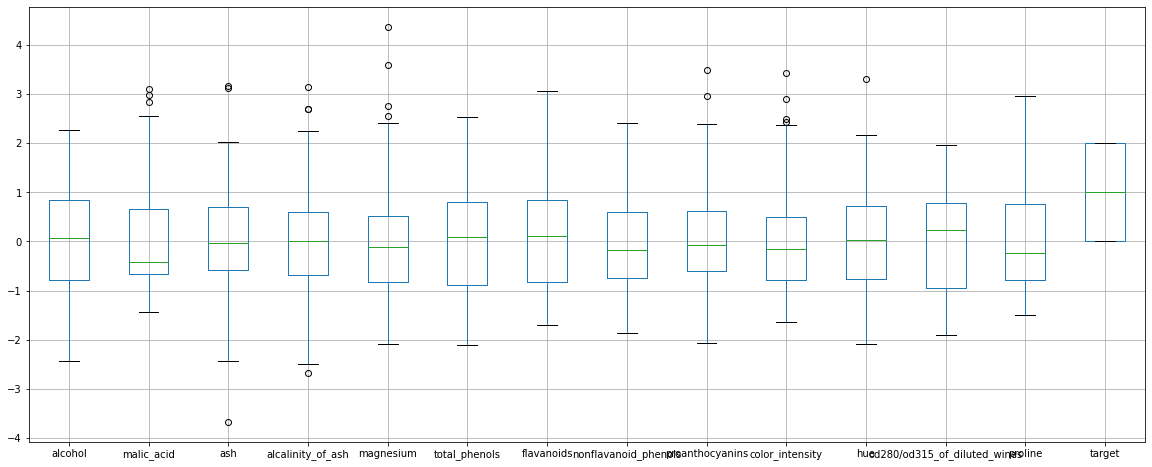

wine.frame.boxplot(figsize=(20,8)) # 데이터가 다른 형태로 바뀌었다

Convolution Neural Network

- 1989 - 1991 LeNet-1 - 1997 LeNet-5 (MNIST)

convolution filter의 특징

1. neural network 연산과 똑같다 (곱 + 합)

2. window연산을 하기 때문에 전통적인 fully connected 방식과 달리 구해야할 weight의 수가 급격하게 줄어든다 (parameter가 줄어든다)

=> 차원의 저주를 피할 수 있다

3. stationarity: 이미지의 특정 구간에서 filter를 거친 값이 A라고 했을 때 또 다른 구간에서 A라는 값이나오면 두 구간은 특성이 같다(numerical stability와 유사한 의미)

=> 서로 다른 위치의 값이 유사할 경우 그 부분은 특성이 유사하다
