27일차 - 논문 수업 (Detection)

Localization

객체라고 판단되는 곳에 직사각형(bounding box)를 그려주는 작업
학습을 통해 위치를 찾는다

학습 데이터는 이미지의 target(label)과 rectangle(x,y좌표, 가로,세로)로 구성되어 있다

import matplotlib.pyplot as plt
import matplotlib.patches as mpt
import pandas as pd
import tensorflow as tf
import numpy as np
from PIL import Image

air = pd.read_csv('dataset/annotations/airplane.csv', header=None)
face = pd.read_csv('dataset/annotations/face.csv', header=None)
motorcycle = pd.read_csv('dataset/annotations/motorcycle.csv', header=None)

air.rename(columns={1:'x1',2:'y1',3:'x2',4:'y2',0:'filename',5:'target'}, inplace=True)
face.rename(columns={1:'x1',2:'y1',3:'x2',4:'y2',0:'filename',5:'target'}, inplace=True)
motorcycle.rename(columns={1:'x1',2:'y1',3:'x2',4:'y2',0:'filename',5:'target'}, inplace=True)

air.filename = air.filename.map(lambda x: 'dataset/images/airplane/'+x)
face.filename = face.filename.map(lambda x: 'dataset/images/face/'+x)
motorcycle.filename = motorcycle.filename.map(lambda x: 'dataset/images/motorcycle/'+x)

data=pd.concat([air,face,motorcycle], axis=0, ignore_index=True)

air.head()

	filename	x1	y1	x2	y2	target
0	image_0001.jpg	49	30	349	137	airplane
1	image_0002.jpg	59	35	342	153	airplane
2	image_0003.jpg	47	36	331	135	airplane
3	image_0004.jpg	47	24	342	141	airplane
4	image_0005.jpg	48	18	339	146	airplane

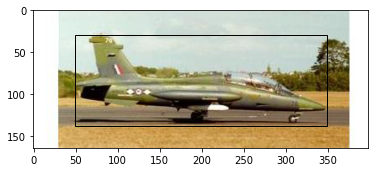

im = plt.imread('dataset/images/airplane/image_0001.jpg')

fig, ax = plt.subplots(1,1)
ax.imshow(im)
pt = mpt.Rectangle((49,30),349-49,137-30, fill=False)
ax.add_patch(pt)

data.target.value_counts() # imbalanced data

# airplane      800
# motorcycle    798
# face          435
# Name: target, dtype: int64

im = plt.imread(data.loc[0, 'filename'])

def show_images(i):
  im = plt.imread(data.loc[i, 'filename'])
  fig, ax = plt.subplots(1,1)
  ax.imshow(im)
  pt = mpt.Rectangle((data.loc[i,'x1'],data.loc[i,'y1']),
                     data.loc[i,'x2']-data.loc[i,'x1'],
                     data.loc[i,'y2']-data.loc[i,'y1'], fill=False)
  ax.add_patch(pt)

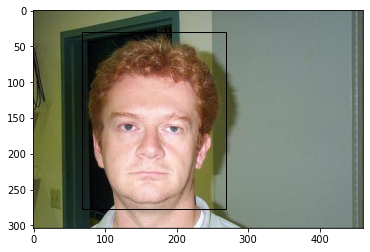

  show_images(832)

One-hot encoding 3가지 방법

1. scikit learn - onehotencoder

2. pandas - get_dummies

3. data['name'] = (data.target=='name')*1

4. tf.keras.utils.to_categorical

# label encoding이 되어 있는 것만 바꿀 수 있다

from sklearn.preprocessing import OneHotEncoder

ohe = OneHotEncoder()
ohe.fit_transform(data[['target']]).toarray()

array([[1., 0., 0.],
       [1., 0., 0.],
       [1., 0., 0.],
       ...,
       [0., 0., 1.],
       [0., 0., 1.],
       [0., 0., 1.]])

pd.get_dummies(data.target)

	airplane	face	motorcycle
0	1	0	0
1	1	0	0
2	1	0	0
3	1	0	0
4	1	0	0
...	...	...	...
2028	0	0	1
2029	0	0	1
2030	0	0	1
2031	0	0	1
2032	0	0	1

data['airplane'] = (data.target=='airplane')*1
data['face'] = (data.target=='face')*1
data['motorcycle'] = (data.target=='motorcycle')*1

data.tail().filename
# 2028    dataset/images/motorcycle/image_0794.jpg
# 2029    dataset/images/motorcycle/image_0795.jpg
# 2030    dataset/images/motorcycle/image_0796.jpg
# 2031    dataset/images/motorcycle/image_0797.jpg
# 2032    dataset/images/motorcycle/image_0798.jpg
# Name: filename, dtype: object

# data['label']=data.target.map({'airplane':0, 'face':1, 'motorcycle':2})
tf.keras.utils.to_categorical(data.label)
# array([[1., 0., 0.],
       [1., 0., 0.],
       [1., 0., 0.],
       ...,
       [0., 0., 1.],
       [0., 0., 1.],
       [0., 0., 1.]], dtype=float32)

data.drop(columns=['target','label'], inplace=True)

Label encoding

1. map

2. scikit-learn - labelencoder

data['label']=data.target.map({'airplane':0, 'face':1, 'motorcycle:':2})

from sklearn.preprocessing import LabelEncoder
le = LabelEncoder()
le.fit_transform(data.target)
# array([0, 0, 0, ..., 2, 2, 2])

data.values
array([['dataset/images/airplane/image_0001.jpg', 49, 30, ..., 1, 0, 0],
       ['dataset/images/airplane/image_0002.jpg', 59, 35, ..., 1, 0, 0],
       ['dataset/images/airplane/image_0003.jpg', 47, 36, ..., 1, 0, 0],
       ...,
       ['dataset/images/motorcycle/image_0796.jpg', 47, 40, ..., 0, 0, 1],
       ['dataset/images/motorcycle/image_0797.jpg', 48, 54, ..., 0, 0, 1],
       ['dataset/images/motorcycle/image_0798.jpg', 42, 33, ..., 0, 0, 1]],
      dtype=object)

이미지 한꺼번에 불러오기

1. tf.keras.preprocessing.image_dataset_from_directory => tf.data.Dataset으로 불러온다

2. tf.keras.preprocessing.image.ImageDataGenerator => numpy로 불러온다 / augmentation과 파일 저장을 옵션으로 사용할 수 있다



data.head()

filename	x1	y1	x2	y2	airplane	face	motorcycle
0	dataset/images/airplane/image_0001.jpg	49	30	349	137	1	0	0
1	dataset/images/airplane/image_0002.jpg	59	35	342	153	1	0	0
2	dataset/images/airplane/image_0003.jpg	47	36	331	135	1	0	0
3	dataset/images/airplane/image_0004.jpg	47	24	342	141	1	0	0
4	dataset/images/airplane/image_0005.jpg	48	18	339	146	1	0	0

idg = tf.keras.preprocessing.image.ImageDataGenerator(rescale=1/255) # normalization하면서 불러온다
dg = idg.flow_from_dataframe(data, class_mode='raw', y_col=['x1','x2','y1','y2'], target_size=(64,128)) # resize를 강제시킨다 / 데이터 값을 내가 원하는 형태로 불러올 수 있다
# localization에 활용하기 좋은 형태로 불러올 수 있다

ims = next(dg)

ims[1][0], ims[1][1]
# (array([ 82, 366,  56, 171]), array([ 34, 230,  19, 127]))

ims[0][0].shape
# (256, 256, 3)

train = tf.data.Dataset.from_generator(lambda :dg, output_types=(tf.float32,tf.float32))

t = iter(train.take(1))

next(t)
# (<tf.Tensor: shape=(32, 256, 256, 3), dtype=float32, numpy=
 array([[[[1.        , 1.        , 1.        ],
          [1.        , 1.        , 1.        ],
          [1.        , 1.        , 1.        ],
          ...,
         [[0.9960785 , 0.98823535, 0.9921569 ],
          [1.        , 0.9960785 , 1.        ],
          [1.        , 0.9960785 , 0.9921569 ],
          ...,
          [1.        , 1.        , 1.        ],
          [1.        , 1.        , 1.        ],
          [1.        , 1.        , 1.        ]]]], dtype=float32)>,
          <tf.Tensor: shape=(32, 4), dtype=float32, numpy=
 array([[ 45., 345.,  31., 165.],
        [ 38., 238.,  24., 143.],
        [ 48., 351.,  29., 113.],
        [ 49., 209.,  51., 127.],
        [176., 379.,  15., 275.],
        [ 35., 234.,  25., 144.],
        [ 52., 346.,  27., 112.],
        [ 51., 350.,  33., 123.],
        [ 50., 350.,  29., 112.],
        [ 56., 353.,  33., 138.],
        [ 32., 241.,  20., 283.],
        [ 48., 348.,  26.,  92.],
        [ 35., 229.,  22., 151.],
        [ 36., 226.,  23., 129.],
        [ 36., 228.,  60., 174.],
        [ 32., 230.,  21., 118.],
        [ 47., 232.,  26., 136.],
        [ 51., 345.,  29., 132.],
        [171., 379.,  26., 278.],
        [ 59., 350.,  32., 126.],
        [ 36., 227.,  35., 147.],
        [ 24., 349.,  28., 124.],
        [ 29., 228.,  24., 136.],
        [ 32., 229.,  21., 150.],
        [ 35., 227.,  21., 143.],
        [154., 342.,  38., 285.],
        [122., 320.,  16., 253.],
        [ 35., 232.,  15., 132.],
        [ 50., 347.,  27., 119.],
        [ 37., 227.,  32., 164.],
        [ 75., 358.,  42., 153.],
        [ 39., 231.,  27., 140.]], dtype=float32)>)

for i in train.take(1):
  print(i[1])

tf.Tensor(
[[ 46. 352.  29. 113.]
 [ 47. 217.  40. 141.]
 [ 34. 228.  18. 121.]
 [266. 462.  54. 324.]
 [207. 391.  20. 282.]
 [ 61. 346.  24. 148.]
 [ 70. 347.  86. 167.]
 [ 33. 228.  17. 127.]
 [ 80. 280.  39. 314.]
 [ 48. 345.  27. 108.]
 [ 35. 229.  20. 126.]
 [ 54. 346.  29. 120.]
 [ 35. 232.  23. 149.]
 [ 61. 350.  27. 113.]
 [ 35. 216.  23. 134.]
 [ 48. 221.  43. 138.]
 [155. 348.  18. 263.]
 [ 52. 349.  28. 116.]
 [160. 375.  28. 304.]
 [ 51. 345.  33. 138.]
 [ 49. 344.  23. 122.]
 [ 55. 345.  22. 140.]
 [ 49. 349.  33. 107.]
 [ 34. 226.  22. 133.]
 [ 62. 353.  67. 127.]
 [ 49. 225.  52. 150.]
 [ 32. 233.  18. 137.]
 [118. 297.  13. 258.]
 [ 43. 344.  31. 117.]
 [ 57. 344.  24. 105.]
 [247. 432.  19. 286.]
 [ 55. 352.  31. 140.]], shape=(32, 4), dtype=float32)

vgg = tf.keras.applications.VGG16(include_top=False)
vgg.trainable = False

input_ = tf.keras.Input((64,128,3))
x = tf.keras.layers.Lambda(lambda x:tf.keras.applications.vgg16.preprocess_input(x))(input_)
x = vgg(x)
x = tf.keras.layers.Flatten()(x)
x = tf.keras.layers.Dense(4)(x)
model = tf.keras.models.Model(input_, x)

model.compile(loss=tf.keras.losses.MeanAbsoluteError(), metrics=['mae'])
# Huber는 값이 클 때는 L1 loss, 값이 작을 때는 L2 loss 방식을 쓴다

model.summary()
Model: "model_3"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
input_8 (InputLayer)         [(None, 64, 128, 3)]      0
_________________________________________________________________
lambda_3 (Lambda)            (None, 64, 128, 3)        0
_________________________________________________________________
vgg16 (Functional)           (None, None, None, 512)   14714688
_________________________________________________________________
flatten_3 (Flatten)          (None, 4096)              0
_________________________________________________________________
dense_3 (Dense)              (None, 4)                 16388
=================================================================
Total params: 14,731,076
Trainable params: 16,388
Non-trainable params: 14,714,688
_________________________________________________________________

model.fit(train, epochs=1, steps_per_epoch=50)
# 50/50 [==============================] - 933s 19s/step - loss: 108.1627 - mae: 108.1627

model(x[tf.newaxis])
# <tf.Tensor: shape=(1, 4), dtype=float32, numpy=
# array([[-17.944298 ,  15.799198 ,  19.511517 ,   1.9699388]],
#       dtype=float32)>

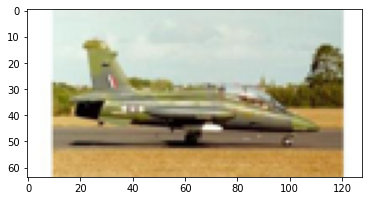

im = Image.open('dataset/images/airplane/image_0001.jpg')
x = np.array(im.resize((128,64)))

plt.imshow(x)

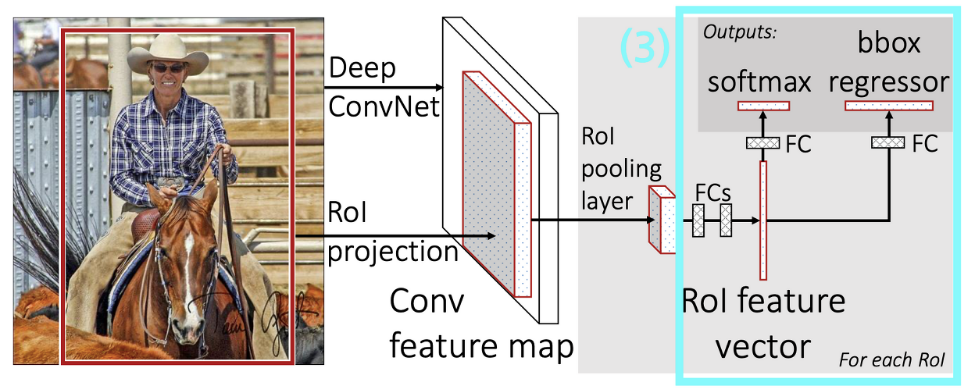

Fast R-CNN

Localization + Classification을 한방에 처리하는 모델

Localization 문제를 CNN으로 풀수 있지만 Machine learning은 ad-hoc 이라는 특성 때문에

catastrophic forgetting문제와 multi-loss문제로 인해 Localization + classification을 동시에 할 수 없었다

왜냐 하면 여태까지 localization을 Regression으로 해결해왔기 때문에 multiple loss를 사용하면 어느 하나 모델은 굉장히 성능이 떨어지는 문제가 있었다

그리고 classification + localization 문제를 CNN하나로 해결 할 수 있을 거라 생각하지 못 했었다

그런데 CNN은 위치정보와 특성정보를 동시에 갖고 있기 때문에 output을 두 개로 늘려 multiple loss를 동시에 사용해도 학습이 잘 되는 것을 확인할 수 있었다
