29일차 - 논문 수업 (Detection)

Faster R-CNN

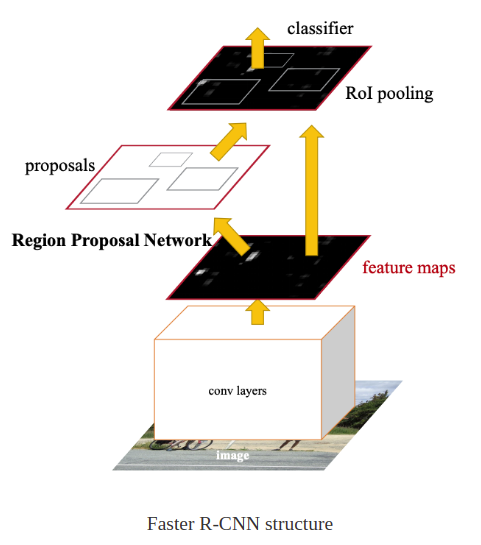

Fast R-CNN에서 Selective search를 제거하고 대신에 Region proposal network를 통해 대략적인 물체의 위치를 찾는 방식을 사용한다

처음 부터 끝까지 CNN안에서 작동하기 때문에 Fast R-CNN보다 훨씬 더 빠르다

Region Proposal

물체가 있을 만한 위치를 찾는 방법

1. Selective search

- 색상, 질감, 크기 등을 기준으로 유사도를 비교하여 영역들을 통합한다

이때 threshold에 따라서 후보 영역들을 만들어 낸다

(selective search 논문에서는 2000개의 후보영역을 만들어냈다)

2. Edge boxes

- Gradient magnitude와 gradient orientation을 사용하여 edge group을 표현하고,

이를 이용하여 bounding box score를 찾아내는 방법

3. Region proposal network

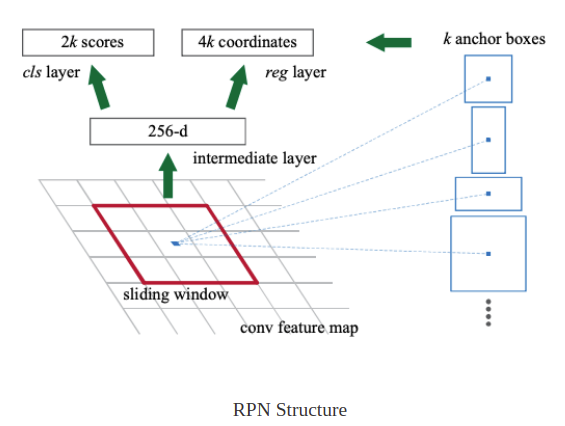

Region proposal network

원본 이미지에서 region proposals를 추출하는 네트워크
RPN은 각 위치에서 객체의 경계와 IOU점수를 동시에 예측하는 fully connected convolution network이다

import tensorflow as tf
import cv2
import matplotlib.pyplot as plt
import numpy as np

img = tf.keras.utils.get_file('zebra.jpg', 'https://i.imgur.com/XjeiRMV.jpg')

im = cv2.imread(img)
im = cv2.cvtColor(im, cv2.COLOR_BGR2RGB)
plt.imshow(im)

im_ = im.copy()

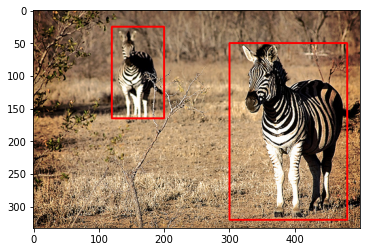

rec1 = cv2.rectangle(im_, (120,25),(200,165), color=(255,0,0), thickness=2)
rec2 = cv2.rectangle(im_, (300,50),(480,320), color=(255,0,0), thickness=2)

plt.imshow(im_)

h = w = 800

plt.imshow(cv2.resize(im, (w,h), interpolation=cv2.INTER_NEAREST))

im_.shape
# (333, 500, 3)

800/333, 800/500
# (2.4024024024024024, 1.6)

im_r = cv2.resize(im, (h,w))
im_r_ = im_r.copy()

x = np.array([120,25,200,165])
y = np.array([300,50,480,320])

# mapping
x[0] = int(x[0]*(w/im.shape[1])) # 비율 곱
x[1] = int(x[1]*(h/im.shape[0]))
x[2] = int(x[2]*(w/im.shape[1]))
x[3] = int(x[3]*(h/im.shape[0]))

y[0] = int(y[0]*(w/im.shape[1]))
y[1] = int(y[1]*(h/im.shape[0]))
y[2] = int(y[2]*(w/im.shape[1]))
y[3] = int(y[3]*(h/im.shape[0]))

rec1 = cv2.rectangle(im_r_, (x[0],x[1]),(x[2],x[3]), color=(255,0,0), thickness=2)
rec2 = cv2.rectangle(im_r_, (y[0],y[1]),(y[2],y[3]), color=(255,0,0), thickness=2)

plt.imshow(im_r_)

vgg = tf.keras.applications.VGG16(include_top=False)

vgg.summary()
Model: "vgg16"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
input_1 (InputLayer)         [(None, None, None, 3)]   0
_________________________________________________________________
block1_conv1 (Conv2D)        (None, None, None, 64)    1792
_________________________________________________________________
block1_conv2 (Conv2D)        (None, None, None, 64)    36928
_________________________________________________________________
block1_pool (MaxPooling2D)   (None, None, None, 64)    0
_________________________________________________________________
block2_conv1 (Conv2D)        (None, None, None, 128)   73856
_________________________________________________________________
block2_conv2 (Conv2D)        (None, None, None, 128)   147584
_________________________________________________________________
block2_pool (MaxPooling2D)   (None, None, None, 128)   0
_________________________________________________________________
block3_conv1 (Conv2D)        (None, None, None, 256)   295168
_________________________________________________________________
block3_conv2 (Conv2D)        (None, None, None, 256)   590080
_________________________________________________________________
block3_conv3 (Conv2D)        (None, None, None, 256)   590080
_________________________________________________________________
block3_pool (MaxPooling2D)   (None, None, None, 256)   0
_________________________________________________________________
block4_conv1 (Conv2D)        (None, None, None, 512)   1180160
_________________________________________________________________
block4_conv2 (Conv2D)        (None, None, None, 512)   2359808
_________________________________________________________________
block4_conv3 (Conv2D)        (None, None, None, 512)   2359808
_________________________________________________________________
block4_pool (MaxPooling2D)   (None, None, None, 512)   0
_________________________________________________________________
block5_conv1 (Conv2D)        (None, None, None, 512)   2359808
_________________________________________________________________
block5_conv2 (Conv2D)        (None, None, None, 512)   2359808
_________________________________________________________________
block5_conv3 (Conv2D)        (None, None, None, 512)   2359808
_________________________________________________________________
block5_pool (MaxPooling2D)   (None, None, None, 512)   0
=================================================================
Total params: 14,714,688
Trainable params: 14,714,688
Non-trainable params: 0
_________________________________________________________________

# 800x800 이미지가 최종적으로 25x25로 줄어든다 (convolutional layer를 통과하기 때문에)
for i in vgg.layers:
  output = tf.keras.models.Model(vgg.input, i.output)
  print(output(im_r_[tf.newaxis]).shape)

(1, 800, 800, 3)
(1, 800, 800, 64)
(1, 800, 800, 64)
(1, 400, 400, 64)
(1, 400, 400, 128)
(1, 400, 400, 128)
(1, 200, 200, 128)
(1, 200, 200, 256)
(1, 200, 200, 256)
(1, 200, 200, 256)
(1, 100, 100, 256)
(1, 100, 100, 512)
(1, 100, 100, 512)
(1, 100, 100, 512)
(1, 50, 50, 512)
(1, 50, 50, 512)
(1, 50, 50, 512)
(1, 50, 50, 512)
(1, 25, 25, 512)

# 몇번째 layer까지 사용하는지에 따라 mapping하는 이미지 비율이 달라진다
backbone = tf.keras.models.Model(vgg.input, vgg.layers[17].output) # Faster R-CNN 논문에서는 17번째 layer까지 사용했다

backbone(im_r_[tf.newaxis]).shape
# TensorShape([1, 50, 50, 512])

from skimage.util import view_as_blocks, view_as_windows 겹쳐서 자르기, 겹치지 않고 자르기



# 800x800 => 50x50  :   16x16이미지가 1x1로 표현된다는 의미이다

x = np.arange(8,800,16)
y = np.arange(8,800,16)
cl = np.array(np.meshgrid(x,y)).T.reshape(-1,2) # 중점들 모음 array

cl.shape
# (2500, 2)

im_r = cv2.resize(im, (h,w))
im_r_ = im_r.copy()

for i in range(2500):
  cv2.circle(im_r_, (cl[i,0],cl[i,1]), 1, (255,0,0), thickness=2)


plt.figure(figsize=(10,10))

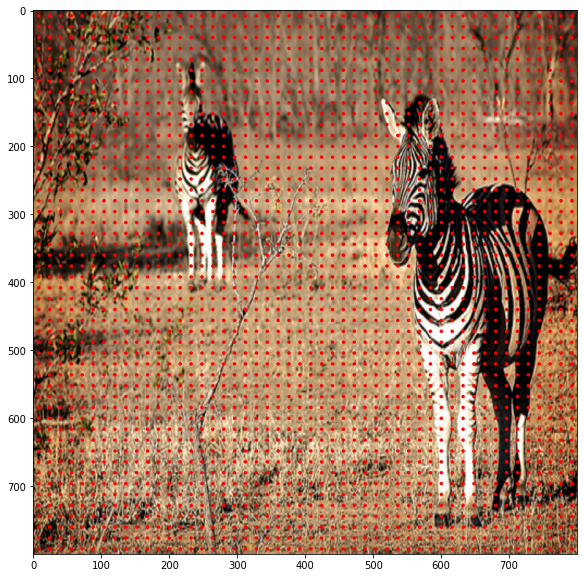

plt.imshow(im_r_) # 50x50 영역을 표기하기 위한 점들

ratio = [0.5,1,2]
scale = [8,16,32]
al = np.zeros((22500,4)) # 50x50x9개 그림을 그릴 수 있다
count = 0

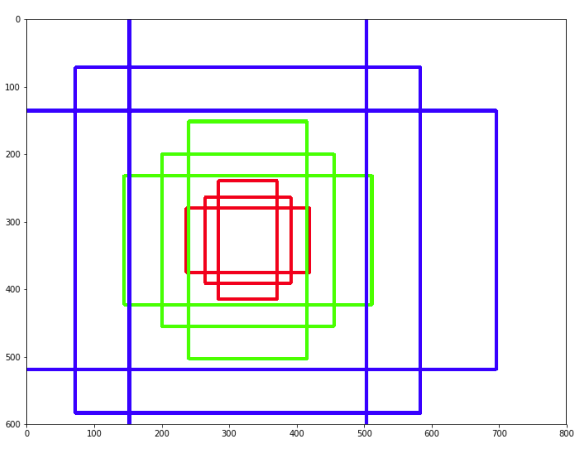

같은 색 영역들은 모양만 다르고 가능한 영역의 크기들은 근접하게 만들어야 한다

(위 그림의 예시는 800x600 이미지에 대한 anchor boxes를 만든 것이다)

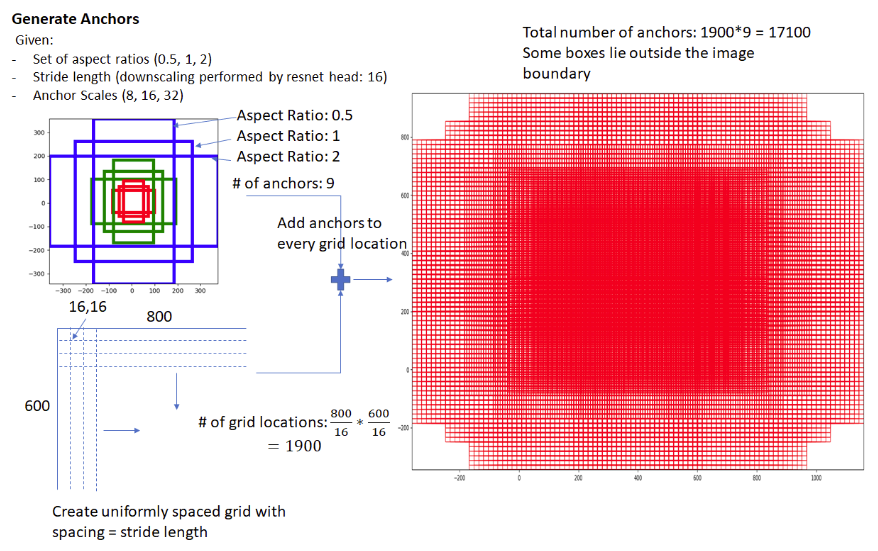

800x800 이미지에 대한 anchor box의 중점은 800/16 * 800/16 = 2500 이고,

중점당 anchor box의 개수가 9개 이므로 2500*9 = 22500 총 22500개의 anchor boxes가 생성이 된다



for i in cl:
  cx, cy = i[0], i[1]
  for r in ratio:
    for s in scale:
      h = pow(pow(s,2)/r,0.5) # 지수를 사용하고 루트를 씌우는 이유 : numerical stability때문에
      w = h*r
      h *= 16 # 1칸에 16이기 때문에?
      w *= 16
      xmin = cx-0.5*w
      ymin = cy-0.5*h
      xmax = cx+0.5*w
      ymax = cy+0.5*h
      al[count] = [xmin,ymin,xmax,ymax]
      count += 1

al
# array([[ -37.254834  ,  -82.50966799,   53.254834  ,   98.50966799],
       [ -82.50966799, -173.01933598,   98.50966799,  189.01933598],
       [-173.01933598, -354.03867197,  189.01933598,  370.03867197],
       ...,
       [ 701.49033201,  746.745166  ,  882.50966799,  837.254834  ],
       [ 610.98066402,  701.49033201,  973.01933598,  882.50966799],
       [ 429.96132803,  610.98066402, 1154.03867197,  973.01933598]])

img_ = np.copy(im_r)

point = 11465
for i in range(point,point+9):
  x_min = int(al[i][0])
  y_min = int(al[i][1])
  x_max = int(al[i][2])
  y_max = int(al[i][3])
  cv2.rectangle(img_, (x_min,y_min),(x_max,y_max),(0,255,0),thickness=4)

for i in range(2500):
  cv2.circle(img_, (cl[i,0],cl[i,1]), 1, (255,0,0), thickness=2)

x = np.array([120,25,200,165])
y = np.array([300,50,480,320])

x[0] = int(x[0]*(w/im.shape[1]))
x[1] = int(x[1]*(h/im.shape[0]))
x[2] = int(x[2]*(w/im.shape[1]))
x[3] = int(x[3]*(h/im.shape[0]))

y[0] = int(y[0]*(w/im.shape[1]))
y[1] = int(y[1]*(h/im.shape[0]))
y[2] = int(y[2]*(w/im.shape[1]))
y[3] = int(y[3]*(h/im.shape[0]))

rec1 = cv2.rectangle(img_, (x[0],x[1]),(x[2],x[3]), color=(255,0,0), thickness=3)
rec2 = cv2.rectangle(img_, (y[0],y[1]),(y[2],y[3]), color=(255,0,0), thickness=3)

plt.imshow(img_)

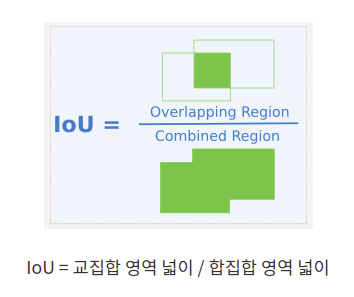

물체를 인식하는 사각형 하나와 22500개의 anchor box가 겹치는 부분을 구한다

그렇게 해서 계산된 IOU값을 구하고 가장 많이 겹치는 anchor box를 구한다

논문에서는 IOU가 0.7보다 높은 것을 사용하고 0.3 보다 작은 것은 없는 것으로 판단한다
