4-1. iris || Decision Tree, GridSearchCV, feature importance, visualize_boundary

결정 트리 모델의 시각화(Decision Tree Visualization)

from sklearn.tree import DecisionTreeClassifier
from sklearn.datasets import load_iris
from sklearn.model_selection import train_test_split
import warnings
warnings.filterwarnings('ignore')

# DecisionTree Classifier 생성
dt_clf = DecisionTreeClassifier(random_state=156)

# 붓꽃 데이터를 로딩하고, 학습과 테스트 데이터 셋으로 분리
iris_data = load_iris()
X_train , X_test , y_train , y_test = train_test_split(iris_data.data, iris_data.target,
                                                       test_size=0.2,  random_state=11)

# DecisionTreeClassifer 학습.
dt_clf.fit(X_train , y_train)

# DecisionTreeClassifier(random_state=156)



from sklearn.tree import export_graphviz

# export_graphviz()의 호출 결과로 out_file로 지정된 tree.dot 파일을 생성함.
export_graphviz(dt_clf, out_file="tree.dot", class_names=iris_data.target_names , \
feature_names = iris_data.feature_names, impurity=True, filled=True)



import graphviz

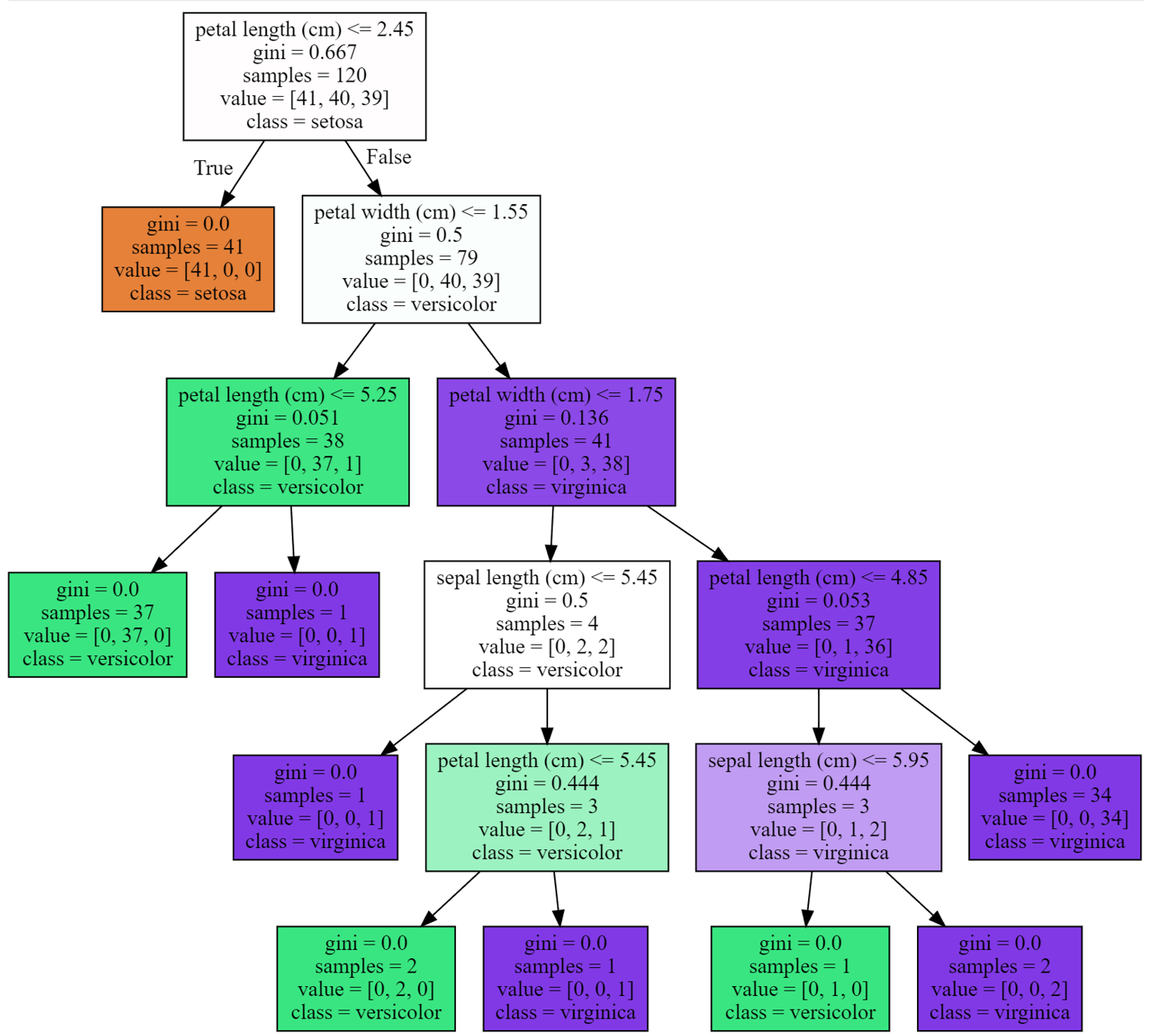

# 위에서 생성된 tree.dot 파일을 Graphviz 읽어서 Jupyter Notebook상에서 시각화
with open("tree.dot") as f:
    dot_graph = f.read()
graphviz.Source(dot_graph)



import seaborn as sns
import numpy as np
%matplotlib inline

# feature importance 추출
print("Feature importances:\n{0}".format(np.round(dt_clf.feature_importances_, 3)))

# feature별 importance 매핑
for name, value in zip(iris_data.feature_names , dt_clf.feature_importances_):
    print('{0} : {1:.3f}'.format(name, value))

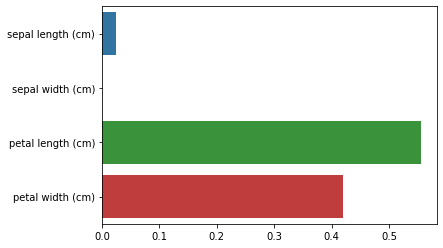

# feature importance를 column 별로 시각화 하기
sns.barplot(x=dt_clf.feature_importances_ , y=iris_data.feature_names)

Feature importances:
[0.025 0.    0.555 0.42 ]
sepal length (cm) : 0.025
sepal width (cm) : 0.000
petal length (cm) : 0.555
petal width (cm) : 0.420



결정 트리(Decision TREE) 과적합(Overfitting)

from sklearn.datasets import make_classification
import matplotlib.pyplot as plt
%matplotlib inline

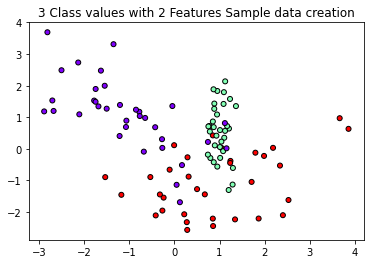

plt.title("3 Class values with 2 Features Sample data creation")

# 2차원 시각화를 위해서 feature는 2개, 결정값 클래스는 3가지 유형의 classification 샘플 데이터 생성.
X_features, y_labels = make_classification(n_features=2, n_redundant=0, n_informative=2,
                             n_classes=3, n_clusters_per_class=1,random_state=0)

# plot 형태로 2개의 feature로 2차원 좌표 시각화, 각 클래스값은 다른 색깔로 표시됨.
plt.scatter(X_features[:, 0], X_features[:, 1], marker='o', c=y_labels, s=25, cmap='rainbow', edgecolor='k')



import numpy as np

# Classifier의 Decision Boundary를 시각화 하는 함수
def visualize_boundary(model, X, y):
    fig,ax = plt.subplots()

    # 학습 데이타 scatter plot으로 나타내기
    ax.scatter(X[:, 0], X[:, 1], c=y, s=25, cmap='rainbow', edgecolor='k',
               clim=(y.min(), y.max()), zorder=3)
    ax.axis('tight')
    ax.axis('off')
    xlim_start , xlim_end = ax.get_xlim()
    ylim_start , ylim_end = ax.get_ylim()

    # 호출 파라미터로 들어온 training 데이타로 model 학습 .
    model.fit(X, y)
    # meshgrid 형태인 모든 좌표값으로 예측 수행.
    xx, yy = np.meshgrid(np.linspace(xlim_start,xlim_end, num=200),np.linspace(ylim_start,ylim_end, num=200))
    Z = model.predict(np.c_[xx.ravel(), yy.ravel()]).reshape(xx.shape)

    # contourf() 를 이용하여 class boundary 를 visualization 수행.
    n_classes = len(np.unique(y))
    contours = ax.contourf(xx, yy, Z, alpha=0.3,
                           levels=np.arange(n_classes + 1) - 0.5,
                           cmap='rainbow', clim=(y.min(), y.max()),
                           zorder=1)



from sklearn.tree import DecisionTreeClassifier

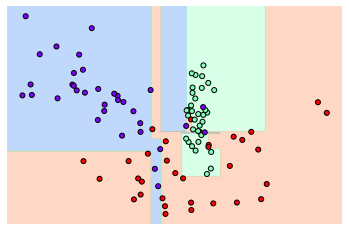

# 특정한 트리 생성 제약없는 결정 트리의 Decsion Boundary 시각화.
dt_clf = DecisionTreeClassifier().fit(X_features, y_labels)
visualize_boundary(dt_clf, X_features, y_labels)

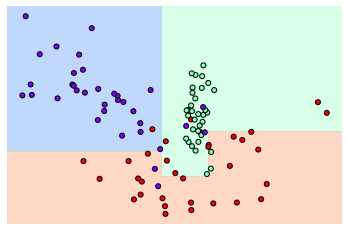

# min_samples_leaf=6 으로 트리 생성 조건을 제약한 Decision Boundary 시각화
dt_clf = DecisionTreeClassifier( min_samples_leaf=6).fit(X_features, y_labels)
visualize_boundary(dt_clf, X_features, y_labels)



결정 트리 실습 - Human Activity Recognition

import pandas as pd
import matplotlib.pyplot as plt
%matplotlib inline

# features.txt 파일에는 피처 이름 index와 피처명이 공백으로 분리되어 있음. 이를 DataFrame으로 로드.
feature_name_df = pd.read_csv('./human_activity/features.txt',sep='\s+',
                        header=None,names=['column_index','column_name'])

# 피처명 index를 제거하고, 피처명만 리스트 객체로 생성한 뒤 샘플로 10개만 추출
feature_name = feature_name_df.iloc[:, 1].values.tolist()
print('전체 피처명에서 10개만 추출:', feature_name[:10])
feature_name_df.head(20)



전체 피처명에서 10개만 추출: ['tBodyAcc-mean()-X', 'tBodyAcc-mean()-Y', 'tBodyAcc-mean()-Z', 'tBodyAcc-std()-X', 'tBodyAcc-std()-Y', 'tBodyAcc-std()-Z', 'tBodyAcc-mad()-X', 'tBodyAcc-mad()-Y', 'tBodyAcc-mad()-Z', 'tBodyAcc-max()-X']
column_index	column_name
0	1	tBodyAcc-mean()-X
1	2	tBodyAcc-mean()-Y
2	3	tBodyAcc-mean()-Z
3	4	tBodyAcc-std()-X
4	5	tBodyAcc-std()-Y
5	6	tBodyAcc-std()-Z
6	7	tBodyAcc-mad()-X
7	8	tBodyAcc-mad()-Y
8	9	tBodyAcc-mad()-Z
9	10	tBodyAcc-max()-X
10	11	tBodyAcc-max()-Y
11	12	tBodyAcc-max()-Z
12	13	tBodyAcc-min()-X
13	14	tBodyAcc-min()-Y
14	15	tBodyAcc-min()-Z
15	16	tBodyAcc-sma()
16	17	tBodyAcc-energy()-X
17	18	tBodyAcc-energy()-Y
18	19	tBodyAcc-energy()-Z
19	20	tBodyAcc-iqr()-X



수정 버전 01

원본 데이터에 중복된 Feature 명으로 인하여 신규 버전의 Pandas에서 Duplicate name 에러를 발생.
중복 feature명에 대해서 원본 feature 명에 '_1(또는2)'를 추가로 부여하는 함수인 get_new_feature_name_df() 생성

def get_new_feature_name_df(old_feature_name_df):
    feature_dup_df = pd.DataFrame(data=old_feature_name_df.groupby('column_name').cumcount(), columns=['dup_cnt'])
    feature_dup_df = feature_dup_df.reset_index()
    new_feature_name_df = pd.merge(old_feature_name_df.reset_index(), feature_dup_df, how='outer')
    new_feature_name_df['column_name'] = new_feature_name_df[['column_name', 'dup_cnt']].apply(lambda x : x[0]+'_'+str(x[1])
                                                                                           if x[1] >0 else x[0] ,  axis=1)
    new_feature_name_df = new_feature_name_df.drop(['index'], axis=1)
    return new_feature_name_df



pd.options.display.max_rows = 999
new_feature_name_df = get_new_feature_name_df(feature_name_df)
new_feature_name_df[new_feature_name_df['dup_cnt'] > 0]

	column_index	column_name	dup_cnt
316	317	fBodyAcc-bandsEnergy()-1,8_1	1
317	318	fBodyAcc-bandsEnergy()-9,16_1	1
318	319	fBodyAcc-bandsEnergy()-17,24_1	1
319	320	fBodyAcc-bandsEnergy()-25,32_1	1
320	321	fBodyAcc-bandsEnergy()-33,40_1	1
321	322	fBodyAcc-bandsEnergy()-41,48_1	1
322	323	fBodyAcc-bandsEnergy()-49,56_1	1
323	324	fBodyAcc-bandsEnergy()-57,64_1	1
324	325	fBodyAcc-bandsEnergy()-1,16_1	1
325	326	fBodyAcc-bandsEnergy()-17,32_1	1
326	327	fBodyAcc-bandsEnergy()-33,48_1	1
327	328	fBodyAcc-bandsEnergy()-49,64_1	1
328	329	fBodyAcc-bandsEnergy()-1,24_1	1
329	330	fBodyAcc-bandsEnergy()-25,48_1	1
330	331	fBodyAcc-bandsEnergy()-1,8_2	2
331	332	fBodyAcc-bandsEnergy()-9,16_2	2
332	333	fBodyAcc-bandsEnergy()-17,24_2	2
333	334	fBodyAcc-bandsEnergy()-25,32_2	2
334	335	fBodyAcc-bandsEnergy()-33,40_2	2
335	336	fBodyAcc-bandsEnergy()-41,48_2	2
336	337	fBodyAcc-bandsEnergy()-49,56_2	2
337	338	fBodyAcc-bandsEnergy()-57,64_2	2
338	339	fBodyAcc-bandsEnergy()-1,16_2	2
339	340	fBodyAcc-bandsEnergy()-17,32_2	2
340	341	fBodyAcc-bandsEnergy()-33,48_2	2
341	342	fBodyAcc-bandsEnergy()-49,64_2	2
342	343	fBodyAcc-bandsEnergy()-1,24_2	2
343	344	fBodyAcc-bandsEnergy()-25,48_2	2
395	396	fBodyAccJerk-bandsEnergy()-1,8_1	1
396	397	fBodyAccJerk-bandsEnergy()-9,16_1	1
397	398	fBodyAccJerk-bandsEnergy()-17,24_1	1
398	399	fBodyAccJerk-bandsEnergy()-25,32_1	1
399	400	fBodyAccJerk-bandsEnergy()-33,40_1	1
400	401	fBodyAccJerk-bandsEnergy()-41,48_1	1
401	402	fBodyAccJerk-bandsEnergy()-49,56_1	1
402	403	fBodyAccJerk-bandsEnergy()-57,64_1	1
403	404	fBodyAccJerk-bandsEnergy()-1,16_1	1
404	405	fBodyAccJerk-bandsEnergy()-17,32_1	1
405	406	fBodyAccJerk-bandsEnergy()-33,48_1	1
406	407	fBodyAccJerk-bandsEnergy()-49,64_1	1
407	408	fBodyAccJerk-bandsEnergy()-1,24_1	1
408	409	fBodyAccJerk-bandsEnergy()-25,48_1	1
409	410	fBodyAccJerk-bandsEnergy()-1,8_2	2
410	411	fBodyAccJerk-bandsEnergy()-9,16_2	2
411	412	fBodyAccJerk-bandsEnergy()-17,24_2	2
412	413	fBodyAccJerk-bandsEnergy()-25,32_2	2
413	414	fBodyAccJerk-bandsEnergy()-33,40_2	2
414	415	fBodyAccJerk-bandsEnergy()-41,48_2	2
415	416	fBodyAccJerk-bandsEnergy()-49,56_2	2
416	417	fBodyAccJerk-bandsEnergy()-57,64_2	2
417	418	fBodyAccJerk-bandsEnergy()-1,16_2	2
418	419	fBodyAccJerk-bandsEnergy()-17,32_2	2
419	420	fBodyAccJerk-bandsEnergy()-33,48_2	2
420	421	fBodyAccJerk-bandsEnergy()-49,64_2	2
421	422	fBodyAccJerk-bandsEnergy()-1,24_2	2
422	423	fBodyAccJerk-bandsEnergy()-25,48_2	2
474	475	fBodyGyro-bandsEnergy()-1,8_1	1
475	476	fBodyGyro-bandsEnergy()-9,16_1	1
476	477	fBodyGyro-bandsEnergy()-17,24_1	1
477	478	fBodyGyro-bandsEnergy()-25,32_1	1
478	479	fBodyGyro-bandsEnergy()-33,40_1	1
479	480	fBodyGyro-bandsEnergy()-41,48_1	1
480	481	fBodyGyro-bandsEnergy()-49,56_1	1
481	482	fBodyGyro-bandsEnergy()-57,64_1	1
482	483	fBodyGyro-bandsEnergy()-1,16_1	1
483	484	fBodyGyro-bandsEnergy()-17,32_1	1
484	485	fBodyGyro-bandsEnergy()-33,48_1	1
485	486	fBodyGyro-bandsEnergy()-49,64_1	1
486	487	fBodyGyro-bandsEnergy()-1,24_1	1
487	488	fBodyGyro-bandsEnergy()-25,48_1	1
488	489	fBodyGyro-bandsEnergy()-1,8_2	2
489	490	fBodyGyro-bandsEnergy()-9,16_2	2
490	491	fBodyGyro-bandsEnergy()-17,24_2	2
491	492	fBodyGyro-bandsEnergy()-25,32_2	2
492	493	fBodyGyro-bandsEnergy()-33,40_2	2
493	494	fBodyGyro-bandsEnergy()-41,48_2	2
494	495	fBodyGyro-bandsEnergy()-49,56_2	2
495	496	fBodyGyro-bandsEnergy()-57,64_2	2
496	497	fBodyGyro-bandsEnergy()-1,16_2	2
497	498	fBodyGyro-bandsEnergy()-17,32_2	2
498	499	fBodyGyro-bandsEnergy()-33,48_2	2
499	500	fBodyGyro-bandsEnergy()-49,64_2	2
500	501	fBodyGyro-bandsEnergy()-1,24_2	2
501	502	fBodyGyro-bandsEnergy()-25,48_2	2



아래 get_human_dataset() 함수는 중복된 feature명을 새롭게 수정하는 get_new_feature_name_df() 함수를 반영하여 수정

import pandas as pd

def get_human_dataset( ):

    # 각 데이터 파일들은 공백으로 분리되어 있으므로 read_csv에서 공백 문자를 sep으로 할당.
    feature_name_df = pd.read_csv('./human_activity/features.txt',sep='\s+',
                        header=None,names=['column_index','column_name'])

    # 중복된 feature명을 새롭게 수정하는 get_new_feature_name_df()를 이용하여 새로운 feature명 DataFrame생성.
    new_feature_name_df = get_new_feature_name_df(feature_name_df)

    # DataFrame에 피처명을 컬럼으로 부여하기 위해 리스트 객체로 다시 변환
    feature_name = new_feature_name_df.iloc[:, 1].values.tolist()

    # 학습 피처 데이터 셋과 테스트 피처 데이터을 DataFrame으로 로딩. 컬럼명은 feature_name 적용
    X_train = pd.read_csv('./human_activity/train/X_train.txt',sep='\s+', names=feature_name )
    X_test = pd.read_csv('./human_activity/test/X_test.txt',sep='\s+', names=feature_name)

    # 학습 레이블과 테스트 레이블 데이터을 DataFrame으로 로딩하고 컬럼명은 action으로 부여
    y_train = pd.read_csv('./human_activity/train/y_train.txt',sep='\s+',header=None,names=['action'])
    y_test = pd.read_csv('./human_activity/test/y_test.txt',sep='\s+',header=None,names=['action'])

    # 로드된 학습/테스트용 DataFrame을 모두 반환
    return X_train, X_test, y_train, y_test


X_train, X_test, y_train, y_test = get_human_dataset()



print('## 학습 피처 데이터셋 info()')
print(X_train.info())

## 학습 피처 데이터셋 info()
<class 'pandas.core.frame.DataFrame'>
RangeIndex: 7352 entries, 0 to 7351
Columns: 561 entries, tBodyAcc-mean()-X to angle(Z,gravityMean)
dtypes: float64(561)
memory usage: 31.5 MB
None



print(y_train['action'].value_counts())

6    1407
5    1374
4    1286
1    1226
2    1073
3     986
Name: action, dtype: int64



X_train.isna().sum().sum()

# 0



from sklearn.tree import DecisionTreeClassifier
from sklearn.metrics import accuracy_score

# 예제 반복 시 마다 동일한 예측 결과 도출을 위해 random_state 설정
dt_clf = DecisionTreeClassifier(random_state=156)
dt_clf.fit(X_train , y_train)
pred = dt_clf.predict(X_test)
accuracy = accuracy_score(y_test , pred)
print('결정 트리 예측 정확도: {0:.4f}'.format(accuracy))

# DecisionTreeClassifier의 하이퍼 파라미터 추출
print('DecisionTreeClassifier 기본 하이퍼 파라미터:\n', dt_clf.get_params())

결정 트리 예측 정확도: 0.8548
DecisionTreeClassifier 기본 하이퍼 파라미터:
 {'ccp_alpha': 0.0, 'class_weight': None, 'criterion': 'gini', 'max_depth': None, 'max_features': None, 'max_leaf_nodes': None, 'min_impurity_decrease': 0.0, 'min_impurity_split': None, 'min_samples_leaf': 1, 'min_samples_split': 2, 'min_weight_fraction_leaf': 0.0, 'presort': 'deprecated', 'random_state': 156, 'splitter': 'best'}



from sklearn.model_selection import GridSearchCV

params = {
    'max_depth' : [ 6, 8 ,10, 12, 16 ,20, 24]
}

grid_cv = GridSearchCV(dt_clf, param_grid=params, scoring='accuracy', cv=5, verbose=1 )
grid_cv.fit(X_train , y_train)
print('GridSearchCV 최고 평균 정확도 수치:{0:.4f}'.format(grid_cv.best_score_))
print('GridSearchCV 최적 하이퍼 파라미터:', grid_cv.best_params_)

# Fitting 5 folds for each of 7 candidates, totalling 35 fits
# GridSearchCV 최고 평균 정확도 수치:0.8513
# GridSearchCV 최적 하이퍼 파라미터: {'max_depth': 16}



사이킷런 버전이 업그레이드 되면서 아래의 GridSearchCV 객체의 cv_results_에서 mean_train_score는 더이상 제공되지 않습니다.
기존 코드에서 오류가 발생하시면 아래와 같이 'mean_train_score'를 제거해 주십시요

# GridSearchCV객체의 cv_results_ 속성을 DataFrame으로 생성.
cv_results_df = pd.DataFrame(grid_cv.cv_results_)

# max_depth 파라미터 값과 그때의 테스트(Evaluation)셋, 학습 데이터 셋의 정확도 수치 추출
# 사이킷런 버전이 업그레이드 되면서 아래의 GridSearchCV 객체의 cv_results_에서 mean_train_score는 더이상 제공되지 않습니다
# cv_results_df[['param_max_depth', 'mean_test_score', 'mean_train_score']]

# max_depth 파라미터 값과 그때의 테스트(Evaluation)셋, 학습 데이터 셋의 정확도 수치 추출
cv_results_df[['param_max_depth', 'mean_test_score']]

	param_max_depth	mean_test_score
0	6	0.850791
1	8	0.851069
2	10	0.851209
3	12	0.844135
4	16	0.851344
5	20	0.850800
6	24	0.849440



max_depths = [ 6, 8 ,10, 12, 16 ,20, 24]
# max_depth 값을 변화 시키면서 그때마다 학습과 테스트 셋에서의 예측 성능 측정
for depth in max_depths:
    dt_clf = DecisionTreeClassifier(max_depth=depth, random_state=156)
    dt_clf.fit(X_train , y_train)
    pred = dt_clf.predict(X_test)
    accuracy = accuracy_score(y_test , pred)
    print('max_depth = {0} 정확도: {1:.4f}'.format(depth , accuracy))

max_depth = 6 정확도: 0.8558
max_depth = 8 정확도: 0.8707
max_depth = 10 정확도: 0.8673
max_depth = 12 정확도: 0.8646
max_depth = 16 정확도: 0.8575
max_depth = 20 정확도: 0.8548
max_depth = 24 정확도: 0.8548



params = {
    'max_depth' : [ 8 , 12, 16 ,20],
    'min_samples_split' : [16,24],
}

grid_cv = GridSearchCV(dt_clf, param_grid=params, scoring='accuracy', cv=5, verbose=1 )
grid_cv.fit(X_train , y_train)
print('GridSearchCV 최고 평균 정확도 수치: {0:.4f}'.format(grid_cv.best_score_))
print('GridSearchCV 최적 하이퍼 파라미터:', grid_cv.best_params_)

# GridSearchCV 최고 평균 정확도 수치: 0.8549
# GridSearchCV 최적 하이퍼 파라미터: {'max_depth': 8, 'min_samples_split': 16}



best_df_clf = grid_cv.best_estimator_

pred1 = best_df_clf.predict(X_test)
accuracy = accuracy_score(y_test , pred1)
print('결정 트리 예측 정확도:{0:.4f}'.format(accuracy))

# 결정 트리 예측 정확도:0.8717

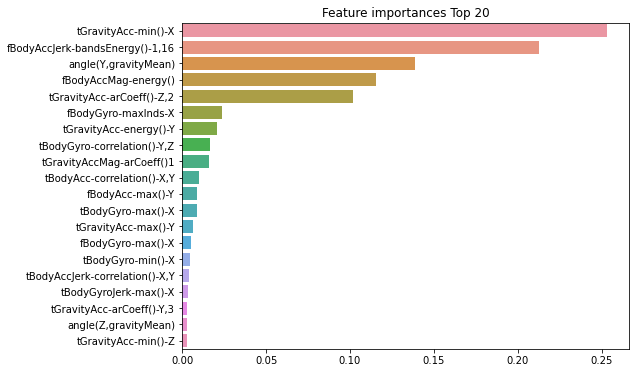

import seaborn as sns

ftr_importances_values = best_df_clf.feature_importances_

# Top 중요도로 정렬을 쉽게 하고, 시본(Seaborn)의 막대그래프로 쉽게 표현하기 위해 Series변환
ftr_importances = pd.Series(ftr_importances_values, index=X_train.columns  )

# 중요도값 순으로 Series를 정렬
ftr_top20 = ftr_importances.sort_values(ascending=False)[:20]
plt.figure(figsize=(8,6))
plt.title('Feature importances Top 20')
sns.barplot(x=ftr_top20 , y = ftr_top20.index)
plt.show()
