19일차 - 논문 수업 (CNN)

Visualizing and Understanding Convolutional Networks

CNN을 제대로 이해하기 위한 논문
CNN을 시각화 하여 왜 성능이 향상되었는지를 탐구하는 논문
과거의 관점으로 AlexNet에 대한 '통찰'과 '진단'을 제공한다

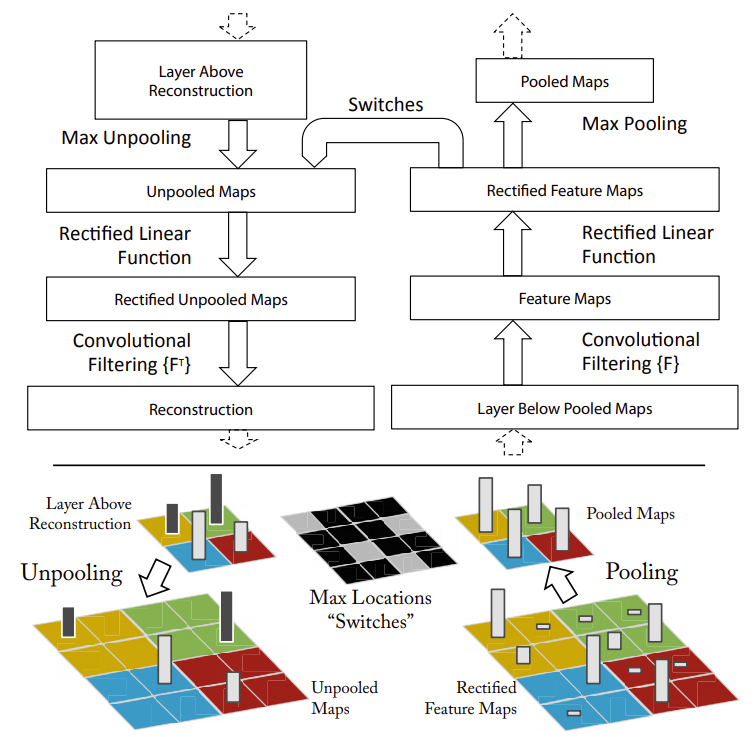

Convolutional layer를 통과하고나서 Max pooling을 거칠때 가장 영향력 있는 값들로 축약되기 때문에 큰 특징만 남게 된다

따라서 반대로 pooling을 거치기 전으로 복원시킨다면 큰 특징만 남아 있기 때문에 Detail한 특징들은 사라지게 될 것이다

AlexNet의 네트워크 구조대로 통과시킨 데이터들을 각 레이어 별로 복원시키게 되면

가장 중요한 특징들만 남도록 복원된다는 것을 시각적으로 확인 할 수 있다

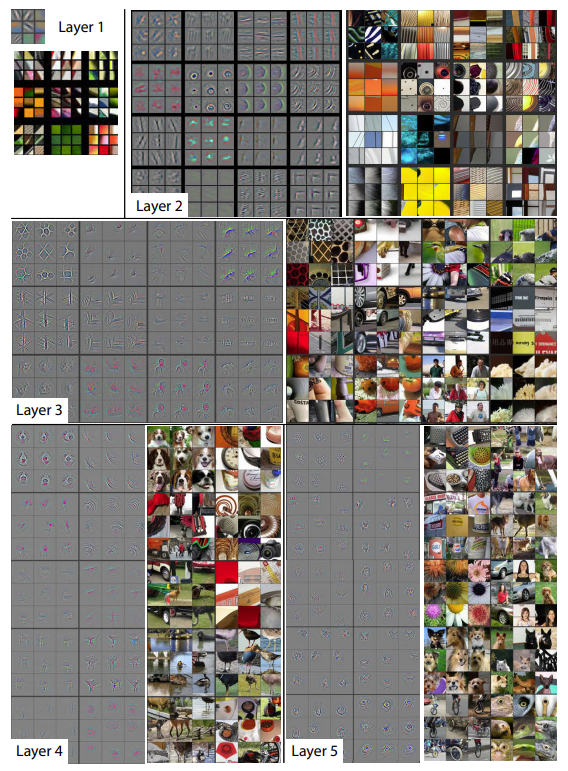

시각화된 결과를 보면 AlexNet의 구조는 처음 레이어에서 간단한 특징들을 뽑아내다가

레이어가 깊어지면 깊어질 수록 '복잡한 특징'을 구분할 수 있도록 학습이 되는 것을 알 수 있다

기존 AlexNet의 첫번째 Layer에서 filter 11x11, stride 4를 filter 7x7, stride 2로 바꾸었다

두번째 layer에서는 stride 1, zero-padding 2에서 stride 2로 바꾸었다

=> 기존에는 filter가 컸기 때문에 작은 것들의 특징을 잘 못잡는다는 문제가 있었다



결과 => 파라미터가 줄어들었고, 좀 더 디테일한 특징을 알아낼 수 있도록 학습하게되었다

receptive field를 대신할 수 있다 @@@ 의미 확인

일부분을 가림으로써 어떤 부분이 가장 영향력이 있는지를 확률적으로 계산하였다 (abliation study)

특정 부분을 가렸을 때 가장 성능이 안좋다면 그 부분은 가장 영향력이 있는 부분인 것이다 (파란색 부분이 가장 영향력 있는 부분)

a와 c는 AlexNet b와 d는 ZFNet



Layer 1

a 그림에서는 dead feature가 꽤 있고 좀 더 흐릿하게 구분된 반면

c 그림에서는 dead feature가 굉장히 많이 줄고 특징이 좀 더 선명하게 구분되었다

filter사이즈와 stride를 줄임으로써 좀 더 특징을 잘 구분할 수 있게 학습이되었다고 할 수 있다



Layer 2

c 그림에서 보면 빈 공간이 많고 aliasing(계단현상)이 발견된 반면

d 그림에서는 빈 공간이 적고 특징이 더 선명하게 잘 구분되도록 학습이 되었다

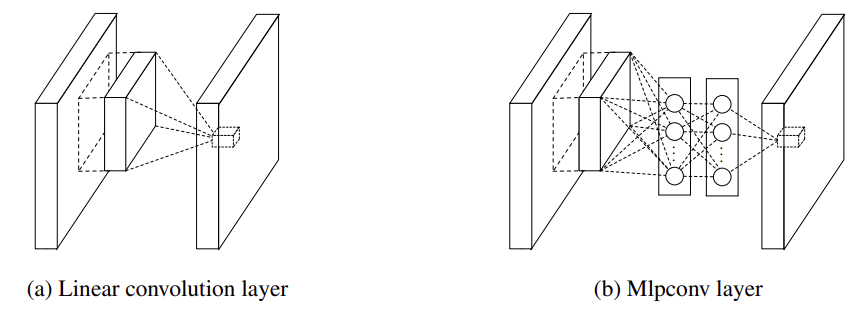

Network In Network

네트워크 안에 네트워크를 넣는 방식
convolution layer사이에 mlp가 있다 (사실상 1x1 convolution을 사용한 것)

Flatten의 문제

import tensorflow as tf

(X_train, y_train), (X_test, y_test) = tf.keras.datasets.mnist.load_data()

X_train = X_train.reshape(-1,28,28,1)/255

# AlexNet

input_ = tf.keras.Input((224,224,3))
x = tf.keras.layers.Conv2D(96,11,4)(input_)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.Conv2D(256, 5, padding='same')(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.MaxPool2D(3,2)(x)
x = tf.keras.layers.Conv2D(384,3)(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.MaxPool2D(3,2)(x)
x = tf.keras.layers.Conv2D(384,3)(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.Conv2D(256, 3)(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.MaxPool2D(3,2)(x)
x = tf.keras.layers.Flatten()(x) # 일렬로 만들어 지기 때문에 위치 정보를 잃고 학습할 weight가 많이 생긴다 (FC만 썼을때 위치정보를 잃는다)
x = tf.keras.layers.Dense(4096)(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.Dropout(0.5)(x)
x = tf.keras.layers.Dense(4096, kernel_initializer=tf.keras.initializers.Constant(1))(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.Dropout(0.5)(x)
x = tf.keras.layers.Dense(1000, activation='softmax')(x)

model = tf.keras.models.Model(input_,x)

model.summary()

# Model: "model_1"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# input_2 (InputLayer)         [(None, 224, 224, 3)]     0
# _________________________________________________________________
# conv2d_5 (Conv2D)            (None, 54, 54, 96)        34944
# _________________________________________________________________
# re_lu_6 (ReLU)               (None, 54, 54, 96)        0
# _________________________________________________________________
# conv2d_6 (Conv2D)            (None, 54, 54, 256)       614656
# _________________________________________________________________
# re_lu_7 (ReLU)               (None, 54, 54, 256)       0
# _________________________________________________________________
# max_pooling2d_2 (MaxPooling2 (None, 26, 26, 256)       0
# _________________________________________________________________
# conv2d_7 (Conv2D)            (None, 24, 24, 384)       885120
# _________________________________________________________________
# re_lu_8 (ReLU)               (None, 24, 24, 384)       0
# _________________________________________________________________
# max_pooling2d_3 (MaxPooling2 (None, 11, 11, 384)       0
# _________________________________________________________________
# conv2d_8 (Conv2D)            (None, 9, 9, 384)         1327488
# _________________________________________________________________
# re_lu_9 (ReLU)               (None, 9, 9, 384)         0
# _________________________________________________________________
# conv2d_9 (Conv2D)            (None, 7, 7, 256)         884992
# _________________________________________________________________
# re_lu_10 (ReLU)              (None, 7, 7, 256)         0
# _________________________________________________________________
# max_pooling2d_4 (MaxPooling2 (None, 3, 3, 256)         0
# _________________________________________________________________
# flatten_1 (Flatten)          (None, 2304)              0
# _________________________________________________________________
# dense_3 (Dense)              (None, 4096)              9441280
# _________________________________________________________________
# re_lu_11 (ReLU)              (None, 4096)              0
# _________________________________________________________________
# dropout_2 (Dropout)          (None, 4096)              0
# _________________________________________________________________
# dense_4 (Dense)              (None, 4096)              16781312
# _________________________________________________________________
# re_lu_12 (ReLU)              (None, 4096)              0
# _________________________________________________________________
# dropout_3 (Dropout)          (None, 4096)              0
# _________________________________________________________________
# dense_5 (Dense)              (None, 1000)              4097000
# =================================================================
# Total params: 34,066,792
# Trainable params: 34,066,792
# Non-trainable params: 0
# _________________________________________________________________





# AlexNet Flatten x / Global average pooling

input_ = tf.keras.Input((224,224,3))
x = tf.keras.layers.Conv2D(96,11,4)(input_)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.Conv2D(256, 5, padding='same')(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.MaxPool2D(3,2)(x)
x = tf.keras.layers.Conv2D(384,3)(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.MaxPool2D(3,2)(x)
x = tf.keras.layers.Conv2D(384,3)(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.Conv2D(256, 3)(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.MaxPool2D(3,2)(x)
x = tf.keras.layers.Conv2D(1000, 3)(x) # 1x1 convolution
x = tf.keras.layers.GlobalAveragePooling2D()(x) # 1차원으로  바뀌었기 때문에 Flatten과 똑같다. 하지만 Flatten보다 Parameter를 훨씬 줄일 수 있다
x = tf.keras.layers.Dense(1000)(x)

model = tf.keras.models.Model(input_,x)

model.summary()

# Model: "model_6"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# input_8 (InputLayer)         [(None, 224, 224, 3)]     0
# _________________________________________________________________
# conv2d_35 (Conv2D)           (None, 54, 54, 96)        34944
# _________________________________________________________________
# re_lu_42 (ReLU)              (None, 54, 54, 96)        0
# _________________________________________________________________
# conv2d_36 (Conv2D)           (None, 54, 54, 256)       614656
# _________________________________________________________________
# re_lu_43 (ReLU)              (None, 54, 54, 256)       0
# _________________________________________________________________
# max_pooling2d_20 (MaxPooling (None, 26, 26, 256)       0
# _________________________________________________________________
# conv2d_37 (Conv2D)           (None, 24, 24, 384)       885120
# _________________________________________________________________
# re_lu_44 (ReLU)              (None, 24, 24, 384)       0
# _________________________________________________________________
# max_pooling2d_21 (MaxPooling (None, 11, 11, 384)       0
# _________________________________________________________________
# conv2d_38 (Conv2D)           (None, 9, 9, 384)         1327488
# _________________________________________________________________
# re_lu_45 (ReLU)              (None, 9, 9, 384)         0
# _________________________________________________________________
# conv2d_39 (Conv2D)           (None, 7, 7, 256)         884992
# _________________________________________________________________
# re_lu_46 (ReLU)              (None, 7, 7, 256)         0
# _________________________________________________________________
# max_pooling2d_22 (MaxPooling (None, 3, 3, 256)         0
# _________________________________________________________________
# conv2d_40 (Conv2D)           (None, 1, 1, 1000)        2305000
# _________________________________________________________________
# global_average_pooling2d_2 ( (None, 1000)              0
# _________________________________________________________________
# dense_13 (Dense)             (None, 1000)              1001000
# =================================================================
# Total params: 7,053,200
# Trainable params: 7,053,200
# Non-trainable params: 0
# _________________________________________________________________

Flatten vs Global Average Pooling

Flatten은 원본 데이터 그대로 1차원으로 변화 시키지만 GAP은 최종결과에서 평균을 내어 하나의 값으로 바꾸고 그 형태가 1차원으로 변화된다

GAP는 전체 값 중에서 noise나 outlier등 학습이 안된 것들을 뭉뚱그리기 때문에 오히려 성능이 향상 되는 경우가 있다



GAP는 전체를 반영하기 때문에 Flatten한 것 보다 값을 더 잘 반영 하는 경우가 있지만

weight가 줄어들기 때문에 하나의 관점보다 여러개의 관점으로 파악하는 경우가 성능이 좋은 경우가 있을 수 있다

따라서 경우에 따라서 결정해야 할 문제이다

Hyperparameter처럼 데이터에 따라서 직접 정해줘야 한다

Grouped Convolution

Grouped Convolution은 입력 값의 채널들을 여러 개의 그룹으로 나누어 독립적으로 Convolution 연산을 수행하는 방식이다.

모델이 복잡할때 parameter를 줄이기 위해서 사용하는 경우가 있다

1x1 Convolution

Point-wise Convolution

1. 1x1의 depth에 따라서 차원이 바뀐다

2. Non-linear 특징을 부여한다

3. Fully connected 처럼 사용한다

GoogLeNet

1. Network in Network (1x1 convolution)

2. Stacking

3. Global average pooling



GoogLeNet은 위 3가지 내용을 참고하여 만들어졌다
