# 데이터 다운로드
# pascal voc 2012 데이터를 다운로드 후 /content/data 디렉토리에 압축 해제
# DOWNLOAD시 약 3분정도 시간 소요. 아래 디렉토리가 잘 동작하지 않을 경우 https://web.archive.org/web/20140815141459/http://pascallin.ecs.soton.ac.uk/challenges/VOC/voc2012/VOCtrainval_11-May-2012.tar
!mkdir ./data
!wget http://host.robots.ox.ac.uk/pascal/VOC/voc2012/VOCtrainval_11-May-2012.tar
!tar -xvf VOCtrainval_11-May-2012.tar -C /content/data- annotation과 jpegimage가 1대1로 mapping됨
# 로드 상태 확인
!ls /content/data/VOCdevkit/VOC2012
!ls /content/data/VOCdevkit/VOC2012/JPEGImages | head -n 5
# Annotations ImageSets JPEGImages SegmentationClass SegmentationObject
# 2007_000027.jpg
# 2007_000032.jpg
# 2007_000033.jpg
# 2007_000039.jpg
# 2007_000042.jpgJPEGImages 디렉토리에 있는 임의의 이미지 보기
import cv2
import matplotlib.pyplot as plt
import os
%matplotlib inline
# 코랩 버전은 상대 경로를 사용하지 않습니다. /content 디렉토리를 기준으로 절대 경로를 이용합니다.
# default_dir 은 /content/data 로 지정하고 os.path.join()으로 상세 파일/디렉토리를 지정합니다.
default_dir = '/content/data'
img = cv2.imread(os.path.join(default_dir, 'VOCdevkit/VOC2012/JPEGImages/2007_000032.jpg'))
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
print('img shape:', img.shape)
plt.figure(figsize=(8, 8))
plt.imshow(img_rgb)
plt.show()img shape : (281, 500, 3)
# annotation 확인하면 object 설정 상태 확인 =>aeroplane, aeroplane, person, person
SegmentationObject 디렉토리에 있는 있는 임의의 maksing 이미지 보기
img = cv2.imread(os.path.join(default_dir, 'VOCdevkit/VOC2012/SegmentationObject/2007_000032.png'))
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
print('img shape:', img.shape)
plt.figure(figsize=(8, 8))
plt.imshow(img_rgb)
plt.show()
Annotation xml 파일에 있는 요소들을 파싱하여 접근하기
ElementTree를 이용하여 XML 파싱(lxml 패키지는 이미 코랩에 설치됨. pip install lxml)
import os
import random
# 코랩 버전 절대경로 수정.
VOC_ROOT_DIR ="/content/data/VOCdevkit/VOC2012/"
ANNO_DIR = os.path.join(VOC_ROOT_DIR, "Annotations")
IMAGE_DIR = os.path.join(VOC_ROOT_DIR, "JPEGImages")
xml_files = os.listdir(ANNO_DIR) # list 형태로 annotataion가져옴
print(xml_files[:5]); print(len(xml_files)) # 확인, 개수
# ['2012_001655.xml', '2011_001699.xml', '2010_002954.xml', '2012_000123.xml', '2008_001031.xml']
# 17125# !pip install lxml
import os
import xml.etree.ElementTree as ET
# 사이즈 로드 1) anno > size, 2) opencv array
# ground truth 형태를 가져오려면, xml은 부모자식의 수직적 형태임.
# xml을 잘 parsing하는 것은 et임
# annotation 하나 잡고, parsing 확인
xml_file = os.path.join(ANNO_DIR, '2007_000032.xml')
# XML 파일을 Parsing 하여 Element 생성
tree = ET.parse(xml_file)
root = tree.getroot() # root node를 찾음
# image 관련 정보는 root의 자식으로 존재
image_name = root.find('filename').text # filename node를 찾음
full_image_name = os.path.join(IMAGE_DIR, image_name) # 해당filename으로 가져옴
image_size = root.find('size')
image_width = int(image_size.find('width').text)
image_height = int(image_size.find('height').text) # 숫자형으로 바꾸기까지
# 파일내에 있는 모든 object Element를 찾음.
objects_list = []
for obj in root.findall('object'):
# object element의 자식 element에서 bndbox를 찾음.
xmlbox = obj.find('bndbox')
# bndbox element의 자식 element에서 xmin,ymin,xmax,ymax를 찾고 이의 값(text)를 추출
x1 = int(xmlbox.find('xmin').text)
y1 = int(xmlbox.find('ymin').text)
x2 = int(xmlbox.find('xmax').text)
y2 = int(xmlbox.find('ymax').text)
bndbox_pos = (x1, y1, x2, y2) # 튜플형태로 저장
class_name=obj.find('name').text
object_dict={'class_name': class_name, 'bndbox_pos':bndbox_pos}
objects_list.append(object_dict)
print('full_image_name:', full_image_name,'\n', 'image_size:', (image_width, image_height))
for object in objects_list:
print(object)
# full_image_name: /content/data/VOCdevkit/VOC2012/JPEGImages/2007_000032.jpg
# image_size: (500, 281)
# {'class_name': 'aeroplane', 'bndbox_pos': (104, 78, 375, 183)}
# {'class_name': 'aeroplane', 'bndbox_pos': (133, 88, 197, 123)}
# {'class_name': 'person', 'bndbox_pos': (195, 180, 213, 229)}

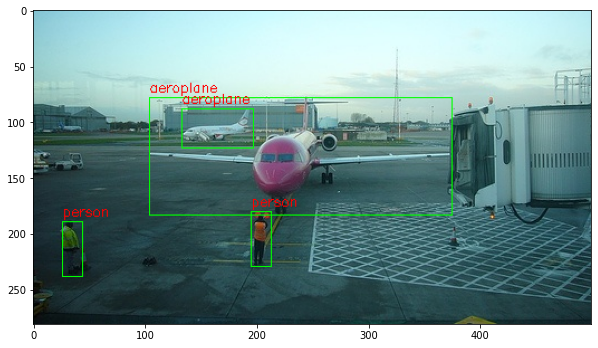

# {'class_name': 'person', 'bndbox_pos': (26, 189, 44, 238)}Annotation내의 Object들의 bounding box 정보를 이용하여 Bounding box 시각화
import cv2
import os
import xml.etree.ElementTree as ET
xml_file = os.path.join(ANNO_DIR, '2007_000032.xml')
tree = ET.parse(xml_file)
root = tree.getroot()
image_name = root.find('filename').text
full_image_name = os.path.join(IMAGE_DIR, image_name)
img = cv2.imread(full_image_name)
# opencv의 rectangle()는 인자로 들어온 이미지 배열에 그대로 사각형을 그려주므로 별도의 이미지 배열에 그림 작업 수행.
# rectangle때문에 메모리가 꼬일수가 있어서
draw_img = img.copy()
# OpenCV는 RGB가 아니라 BGR이므로 빨간색은 (0, 0, 255)
green_color=(0, 255, 0)
red_color=(0, 0, 255)
# 파일내에 있는 모든 object Element를 찾음.
objects_list = []
for obj in root.findall('object'):
xmlbox = obj.find('bndbox')
left = int(xmlbox.find('xmin').text)
top = int(xmlbox.find('ymin').text)
right = int(xmlbox.find('xmax').text)
bottom = int(xmlbox.find('ymax').text)
class_name=obj.find('name').text
# draw_img 배열의 좌상단 우하단 좌표에 녹색으로 box 표시
cv2.rectangle(draw_img, (left, top), (right, bottom), color=green_color, thickness=1)
# draw_img 배열의 좌상단 좌표에 빨간색으로 클래스명 표시
cv2.putText(draw_img, class_name, (left, top - 5), cv2.FONT_HERSHEY_SIMPLEX, 0.4, red_color, thickness=1)
img_rgb = cv2.cvtColor(draw_img, cv2.COLOR_BGR2RGB)
plt.figure(figsize=(10, 10))
plt.imshow(img_rgb)
