Block연산과 Window연산

from skimage.util import view_as_blocks, view_as_windows
import matplotlib.pyplot as plt
import skimage
from skimage.data import camera
import numpy as np

Block

겹치지 않게 동일한 크기의 block형태로 분할연산을 한다

camera = camera()
plt.imshow(camera, cmap='gray')

view_as_blocks(camera, (4,4)).shape # 4x4형태로 가로, 세로 128등분 나눠준다 / 겹치지 않게 자르는 방법
# (128, 128, 4, 4)

camera.shape
# (512, 512)

block = view_as_blocks(camera, (4,4))
block[0,0].mean() # 4x4 이미지를 하나의 값으로 표현할 수 있다
# 157.125

block_flatten = block.reshape(block.shape[0],block.shape[1],-1)
block_flatten.shape
# (128, 128, 16)

block_flatten[0,0]
# array([156, 157, 160, 159, 156, 157, 159, 158, 158, 157, 156, 156, 160,
       157, 154, 154], dtype=uint8)

block_flatten.mean(axis=2) # 맨 마지막 차원을 평균으로 구해서 128x128 형태로 결과를 낸다
array([[157.125 , 156.625 , 157.5625, ..., 154.75  , 152.4375, 152.1875],
       [156.875 , 156.125 , 157.625 , ..., 154.875 , 152.6875, 152.875 ],
       [154.375 , 156.6875, 156.8125, ..., 148.9375, 150.125 , 151.4375],
       ...,
       [115.5625, 104.5   , 131.    , ..., 102.3125,  91.5   , 101.3125],
       [120.5   , 109.25  , 121.125 , ..., 113.    , 126.5   , 120.75  ],
       [124.0625, 138.5625, 138.75  , ..., 129.4375, 128.375 , 118.9375]])

block_flatten.mean(axis=2).shape
# (128, 128)

plt.imshow(block_flatten.mean(axis=2), cmap='gray')

plt.imshow(block_flatten.max(axis=2), cmap='gray')

plt.imshow(block_flatten.min(axis=2), cmap='gray')

Winow

좌상에서 우하 방향으로 겹치면서 동일한 크기의 block형태로 연산을 한다

디테일을 유지한체 이미지를 변화시키는 기법

view_as_windows(camera, (4,4)).shape
# (509, 509, 4, 4)

512-4+1
# 509

view_as_windows(camera, (4,4),2).shape
# (255, 255, 4, 4)

512/2 - 1
# 255.0

window = view_as_windows(camera, (4,4))
window_flatten = window.reshape(window.shape[0],window.shape[1],-1)

plt.imshow(winow_flatten.mean(axis=2), cmap='gray')

plt.imshow(winow_flatten.min(axis=2), cmap='gray')

plt.imshow(winow_flatten.max(axis=2), cmap='gray')

Correlation, Convolution

1. Correlation

- 데이터를 상하, 좌우 반전하지 않고 필터를 통해 합성곱 연산을 한다

2. Convolution

- 데이터를 상하, 좌우 반전후 correlation연산을 하는 방법

def corr(im, kernel, stride=1): # im: 2d
  h,w = im.shape
  out_h = (h-kernel.shape[0]//stride) + 1
  out_w = (w-kernel.shape[1]//stride) + 1
  output = np.zeros((out_h, out_w))
  for i in range(out_h):
    for j in range(out_w):
      output[i,j] = (kernel*im[i:i+kernel.shape[0]*stride, j:j+kernel.shape[1]*stride]).sum()
  return output

def filter_by_conv(im, kernel, stride=1): # im: 2d
  h,w = im.shape
  kernel = np.flipud(np.fliplr(kernel)) # 커널이 상-하, 좌-우가 반전된다
  out_h = (h-kernel.shape[0]//stride) + 1
  out_w = (w-kernel.shape[1]//stride) + 1
  output = np.zeros((out_h, out_w))
  for i in range(out_h):
    for j in range(out_w):
      output[i,j] = (kernel*im[i:i+kernel.shape[0]*stride, j:j+kernel.shape[1]*stride]).sum()
  return output

im1 = np.arange(36).reshape(6,6)
kernel = np.array([[1,2],[2,1]])
conv(im1, kernel)
# array([[ 21.,  27.,  33.,  39.,  45.],
#        [ 57.,  63.,  69.,  75.,  81.],
#        [ 93.,  99., 105., 111., 117.],
#        [129., 135., 141., 147., 153.],
#        [165., 171., 177., 183., 189.]])

kernel = np.array([[1,0,-1],[1,0,-1],[1,0,-1]])
plt.imshow(corr(camera,kernel), cmap='gray')

plt.imshow(filter_by_conv(camera, kernel), cmap='gray')

kernel = np.array([[1,2,1],[2,4,2],[1,2,1]])/16 # 가우시안 형태

plt.imshow(corr(camera,kernel), cmap='gray') # 가우시안 블러

plt.imshow(filter_by_conv(camera, kernel), cmap='gray')

전처리 관점

from sklearn.datasets import load_breast_cancer, load_wine, load_iris
import seaborn as sns

cancer = load_breast_cancer(as_frame=True)
wine = load_wine(as_frame=True)
iris = load_iris(as_frame=True)

print(data.DESCR)

feature extraction은 데이터의 특성을 가장 잘나타나는 형태로 데이터를 구성하는 방법이다

cancer.frame # 특징을 잘 나타내는 값으로 표현했다 (feature extraction)
	mean radius	mean texture	mean perimeter	mean area	mean smoothness	mean compactness	mean concavity	mean concave points	mean symmetry	mean fractal dimension	radius error	texture error	perimeter error	area error	smoothness error	compactness error	concavity error	concave points error	symmetry error	fractal dimension error	worst radius	worst texture	worst perimeter	worst area	worst smoothness	worst compactness	worst concavity	worst concave points	worst symmetry	worst fractal dimension	target
0	17.99	10.38	122.80	1001.0	0.11840	0.27760	0.30010	0.14710	0.2419	0.07871	1.0950	0.9053	8.589	153.40	0.006399	0.04904	0.05373	0.01587	0.03003	0.006193	25.380	17.33	184.60	2019.0	0.16220	0.66560	0.7119	0.2654	0.4601	0.11890	0
1	20.57	17.77	132.90	1326.0	0.08474	0.07864	0.08690	0.07017	0.1812	0.05667	0.5435	0.7339	3.398	74.08	0.005225	0.01308	0.01860	0.01340	0.01389	0.003532	24.990	23.41	158.80	1956.0	0.12380	0.18660	0.2416	0.1860	0.2750	0.08902	0
2	19.69	21.25	130.00	1203.0	0.10960	0.15990	0.19740	0.12790	0.2069	0.05999	0.7456	0.7869	4.585	94.03	0.006150	0.04006	0.03832	0.02058	0.02250	0.004571	23.570	25.53	152.50	1709.0	0.14440	0.42450	0.4504	0.2430	0.3613	0.08758	0
3	11.42	20.38	77.58	386.1	0.14250	0.28390	0.24140	0.10520	0.2597	0.09744	0.4956	1.1560	3.445	27.23	0.009110	0.07458	0.05661	0.01867	0.05963	0.009208	14.910	26.50	98.87	567.7	0.20980	0.86630	0.6869	0.2575	0.6638	0.17300	0
4	20.29	14.34	135.10	1297.0	0.10030	0.13280	0.19800	0.10430	0.1809	0.05883	0.7572	0.7813	5.438	94.44	0.011490	0.02461	0.05688	0.01885	0.01756	0.005115	22.540	16.67	152.20	1575.0	0.13740	0.20500	0.4000	0.1625	0.2364	0.07678	0
...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...
564	21.56	22.39	142.00	1479.0	0.11100	0.11590	0.24390	0.13890	0.1726	0.05623	1.1760	1.2560	7.673	158.70	0.010300	0.02891	0.05198	0.02454	0.01114	0.004239	25.450	26.40	166.10	2027.0	0.14100	0.21130	0.4107	0.2216	0.2060	0.07115	0
565	20.13	28.25	131.20	1261.0	0.09780	0.10340	0.14400	0.09791	0.1752	0.05533	0.7655	2.4630	5.203	99.04	0.005769	0.02423	0.03950	0.01678	0.01898	0.002498	23.690	38.25	155.00	1731.0	0.11660	0.19220	0.3215	0.1628	0.2572	0.06637	0
566	16.60	28.08	108.30	858.1	0.08455	0.10230	0.09251	0.05302	0.1590	0.05648	0.4564	1.0750	3.425	48.55	0.005903	0.03731	0.04730	0.01557	0.01318	0.003892	18.980	34.12	126.70	1124.0	0.11390	0.30940	0.3403	0.1418	0.2218	0.07820	0
567	20.60	29.33	140.10	1265.0	0.11780	0.27700	0.35140	0.15200	0.2397	0.07016	0.7260	1.5950	5.772	86.22	0.006522	0.06158	0.07117	0.01664	0.02324	0.006185	25.740	39.42	184.60	1821.0	0.16500	0.86810	0.9387	0.2650	0.4087	0.12400	0
568	7.76	24.54	47.92	181.0	0.05263	0.04362	0.00000	0.00000	0.1587	0.05884	0.3857	1.4280	2.548	19.15	0.007189	0.00466	0.00000	0.00000	0.02676	0.002783	9.456	30.37	59.16	268.6	0.08996	0.06444	0.0000	0.0000	0.2871	0.07039	1
569 rows × 31 columns

iris.frame # 데이터를 그대로 사용해도 특성을 띄기 때문에 전처리를 하지 않아도 된다
	sepal length (cm)	sepal width (cm)	petal length (cm)	petal width (cm)	target
0	5.1	3.5	1.4	0.2	0
1	4.9	3.0	1.4	0.2	0
2	4.7	3.2	1.3	0.2	0
3	4.6	3.1	1.5	0.2	0
4	5.0	3.6	1.4	0.2	0
...	...	...	...	...	...
145	6.7	3.0	5.2	2.3	2
146	6.3	2.5	5.0	1.9	2
147	6.5	3.0	5.2	2.0	2
148	6.2	3.4	5.4	2.3	2
149	5.9	3.0	5.1	1.8	2
150 rows × 5 columns

sns.pairplot(wine.frame, hue='target') #
# 원본 데이터를 그 특성에 제일 잘 맞게 다른 형태의 데이터로 변화 시킬 필요가 있다 => Featured data 형태로 바꾼다
# min-max 또는 standard scaling을 사용해서 비정상적으로 영향력이 커지는 경우를 방지하기도 한다

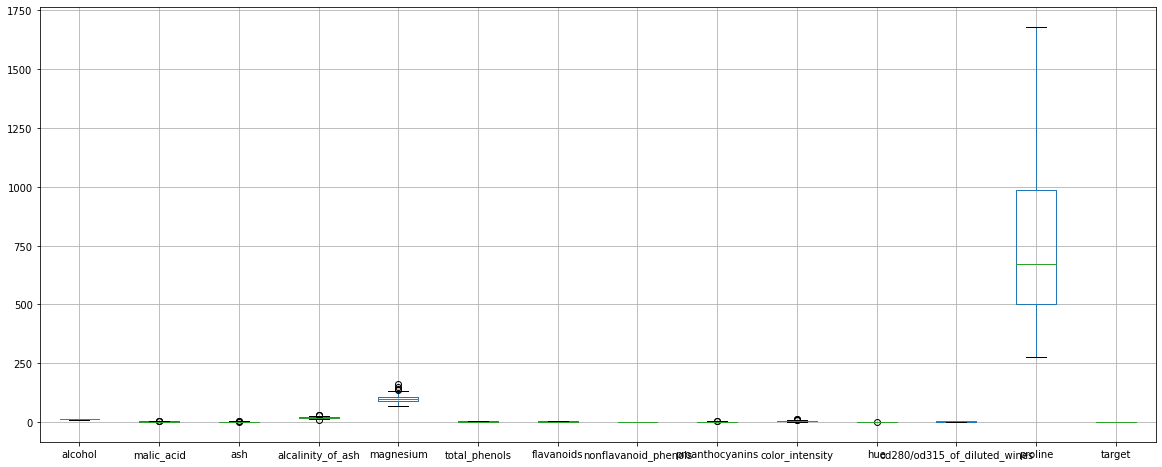

wine.frame.boxplot(figsize=(20,8))

Image의 문제점

1. 2차원 데이터 => 1차원 데이터 변환하는 과정에 column이 너무 많아진다

2. i.i.d(비정형 데이터의 특성)에서 벗어난다 => 전통적인 머신러닝을 사용하여 성능을 높이려면 가정이 많이 필요하다

3. 이미지 자체가 특성이 뚜렷하지 않은 경우 feature extraction을 통해 featured data로 변환해야 한다

어떤 필터를 적용하면 성능이 높아질까?

filter

- filter를 사용하면 가장 특징이 잘 나타나게 data를 변형 할 수 있다 (특징의 존재 여부로 문제를 변형한다)

- filter를 사용하여 이미지의 특성을 뚜렷하게 만든다

- filter를 사용하면 특징을 유지한체 크기가 줄어들기 때문에 데이터의 차원이 줄어드는 효과를 기대할 수 있다

- filter는 feature cross와 유사하다

Feature cross

feature를 합성해서 본래 갖고 있던 의미를 잃지 않은 채로 차원을 축소시키는 방법

filter를 사용하면 image 데이터의 문제점을 보완해주기 때문에 굉장히 좋은 방법이지만,

어떤 filter를 사용해야 하는지 선택하는 문제는 어려운 문제이다

결국 어떤 필터를 적용할지 학습을 통해서 찾을수 있지 않을까? 하는 의문으로 해결하게 된다

from sklearn.preprocessing import StandardScaler
ss = StandardScaler()
wine.frame.iloc[:,:-1] = ss.fit_transform(wine.frame.iloc[:,:-1])

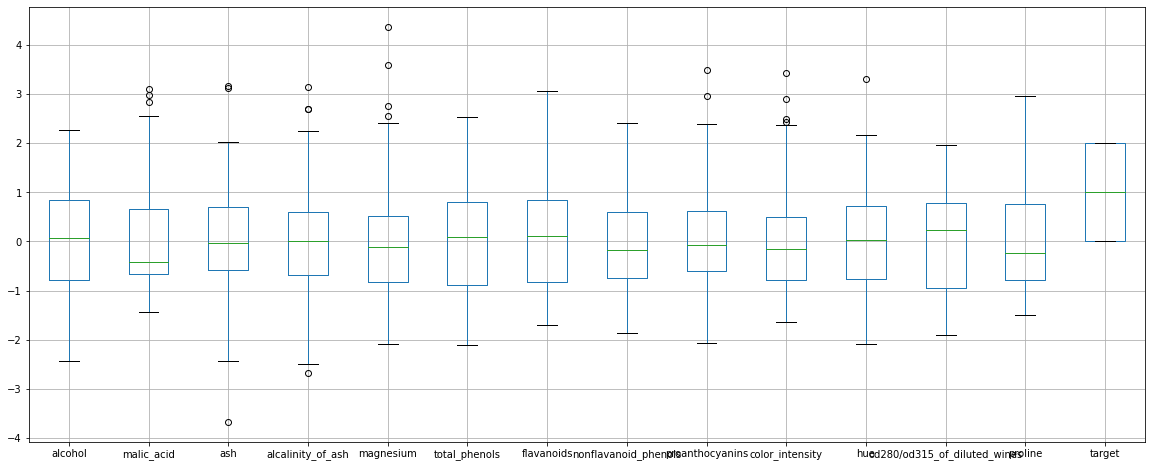

wine.frame.boxplot(figsize=(20,8)) # 데이터가 다른 형태로 바뀌었다

Convolution Neural Network

- 1989 - 1991 LeNet-1 - 1997 LeNet-5 (MNIST)

convolution filter의 특징

1. neural network 연산과 똑같다 (곱 + 합)

2. window연산을 하기 때문에 전통적인 fully connected 방식과 달리 구해야할 weight의 수가 급격하게 줄어든다 (parameter가 줄어든다)

=> 차원의 저주를 피할 수 있다

3. stationarity: 이미지의 특정 구간에서 filter를 거친 값이 A라고 했을 때 또 다른 구간에서 A라는 값이나오면 두 구간은 특성이 같다(numerical stability와 유사한 의미)

=> 서로 다른 위치의 값이 유사할 경우 그 부분은 특성이 유사하다

Tensorflow

import tensorflow as tf
(X_train, y_train), (X_test,y_test) = tf.keras.datasets.fashion_mnist.load_data()
X_train.dtype
# dtype('uint8')

# Normalization (min-max) => 최소값 0 최대값 1로 정규화를 한다 => 학습시 훨씬 더 효율적으로 할 수 있기 때문에 더 정확하고 빠르게 할 수 있다
X_train = X_train / 255
X_test = X_test / 255


# 전처리는 model안에서

# Sequential 버전
model = tf.keras.Sequential([
  tf.keras.layers.Flatten(input_shape=(28,28)),
  tf.keras.layers.Dense(128, activation='relu'),
  tf.keras.layers.Dense(10, activation='softmax')
])

# Model 버전
inputs_ = tf.keras.layers.Input(shape=(28,28))
x = tf.keras.layers.Flatten()(inputs_)
x = tf.keras.layers.Dense(128)(x)
x = tf.keras.layers.ReLU()(x)
outputs = tf.keras.layers.Dense(10, activation='softmax')(x)

model = tf.keras.models.Model(inputs_, outputs)

model.summary()
Model: "model_4"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
input_5 (InputLayer)         [(None, 28, 28)]          0
_________________________________________________________________
flatten_6 (Flatten)          (None, 784)               0
_________________________________________________________________
dense_12 (Dense)             (None, 128)               100480
_________________________________________________________________
re_lu_4 (ReLU)               (None, 128)               0
_________________________________________________________________
dense_13 (Dense)             (None, 10)                1290
=================================================================
Total params: 101,770
Trainable params: 101,770
Non-trainable params: 0
_________________________________________________________________

model.trainable_weights # 학습 가능한 가중치를 학습시킬 것이다
[<tf.Variable 'dense_2/kernel:0' shape=(784, 128) dtype=float32, numpy=
 array([[ 0.02516936,  0.06438791,  0.018306  , ..., -0.01758076,
          0.06290304,  0.05140124],
        [-0.05912167, -0.01394046,  0.00835894, ...,  0.07631402,
         -0.02987464,  0.03332863],
        [-0.0592133 ,  0.03133401,  0.07544664, ...,  0.0805388 ,
         -0.07592296, -0.03545989],
        ...,
        [ 0.04126004,  0.02557782, -0.07374297, ..., -0.01776882,
          0.05950726,  0.03152514],
        [ 0.04481585, -0.01106533,  0.0462807 , ...,  0.02908169,
          0.02692767, -0.03776729],
        [ 0.00387245, -0.05717902,  0.07691073, ..., -0.03013743,
          0.04765027, -0.012512  ]], dtype=float32)>,
 <tf.Variable 'dense_2/bias:0' shape=(128,) dtype=float32, numpy=
 array([0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
        0., 0., 0., 0., 0., 0., 0., 0., 0.], dtype=float32)>,
 <tf.Variable 'dense_3/kernel:0' shape=(128, 10) dtype=float32, numpy=
 array([[-0.15315153,  0.0456792 , -0.01593776, ...,  0.10890259,
          0.05543895,  0.05593623],
        [ 0.13440786,  0.08750169,  0.10087   , ..., -0.15075403,
         -0.13427767,  0.15088643],
        [ 0.00122444,  0.02775083, -0.05616018, ..., -0.01628929,
         -0.00568283, -0.05492131],
        ...,
        [ 0.07487939, -0.07071173,  0.1954471 , ..., -0.01074487,
          0.10662811, -0.13067412],
        [ 0.13852535,  0.161729  ,  0.18972401, ..., -0.1629928 ,
          0.04696299,  0.08850865],
        [-0.13064459, -0.07557841, -0.06935515, ...,  0.19506954,
          0.18600823,  0.00797179]], dtype=float32)>,
 <tf.Variable 'dense_3/bias:0' shape=(10,) dtype=float32, numpy=array([0., 0., 0., 0., 0., 0., 0., 0., 0., 0.], dtype=float32)>]

Loss function

모델은 학습을 할때 실제값 - 예측값을 최소화 하는 방향으로 학습을 하는데

이때 loss function은 예측값이 실제값에 가까워지는지 판단하는 척도가 되는 함수이다

tf.keras.losses.binary_crossentropy # parameter 변경 불가능, decorator로 기능을 확장할 수 있다 / 그대로 사용할 때 편리함
tf.keras.losses.BinaryCrossentropy() # instance 하면서 완전히 다른 값을 가질 수 있다, subclass 상속을 통해서 다른 값을 가질 수 있다 / 인자를 바꾸거나 원하는 형태로 바꿀 때는 클래스 방식을 쓴다
tf.keras.losses.categorical_crossentropy
tf.keras.losses.CategoricalCrossentropy
tf.keras.losses.SparseCategoricalCrossentropy # one-hot-encoding을 내부적으로 해준다
tf.keras.losses.sparse_categorical_crossentropy # partial을 굳이 사용하지 않고 one-hot-encoding을 할 수 있도록 클래스를 제공한다

from functools import partial
def x(a,b):
  return a+b
x2 = partial(x, b=1) # 기존의 함수기능을 변경할 수 있다
x2(3)
# 4

# compile은 내부적으로 computational graph로 바꾸어 lose function를 효율적으로 자동 미분하도록 도와준다
# tf.keras.losses.categorical_crossentropy의 단축 표현 => categorical_crossentropy 단, 단축표현은 parameter 변경 불가능
model.compile(loss=tf.keras.losses.categorical_crossentropy)

compile(학습 설계) 할 때 필요한 파라미터 3가지

1. loss function

2. optimizer => 자동 미분을 할 때 사용하는 방법 설정

3. metrics => 평가 기준 설정

# 내가 원하는 값의 형태로 바꾸지 않는 지점까지를 logit이라고 한다 / from_logits=True는 logits으로 부터 실제값 - 예측값을 구하는 방법을 사용하겠다는 의미이다
model.compile(loss=tf.keras.losses.CategoricalCrossentropy(from_logits=True), optimizer='adam')

'adam' # parameter 변경 불가능
tf.keras.optimizers.Adam() # parameter 변경 가능

Softmax

softmax는 numerical stability하지 않는 문제가 발생할 수 있다

def softmax(logits):
  exp = tf.exp(logits)
  return exp / tf.reduce_sum(exp)

softmax([10000.,0.]) # softmax는 지수연산을 하기 때문에 큰 값이 들어오면 쉽게 오버플로우가 발생한다
# <tf.Tensor: shape=(2,), dtype=float32, numpy=array([nan,  0.], dtype=float32)>

softmax([1.,3.,2.])
# <tf.Tensor: shape=(3,), dtype=float32, numpy=array([0.09003057, 0.66524094, 0.24472848], dtype=float32)>

def softmax2(logits): # 큰 값이 들어갔을 때 오버플로우를 방지하는 방법 그러나 이 또한 문제가 있다
  exp = tf.exp(logits-tf.reduce_max(logits))
  return exp / tf.reduce_sum(exp)

softmax2([100000., 0.])
# <tf.Tensor: shape=(2,), dtype=float32, numpy=array([1., 0.], dtype=float32)>

softmax2([100.,3.,0.]) # 가장 큰값만 값을 가지고 나머지는 값을 못갖게 되는 일도 발생한다
# <tf.Tensor: shape=(3,), dtype=float32, numpy=array([1., 0., 0.], dtype=float32)>

softmax2([100.,300.,200.])
# <tf.Tensor: shape=(3,), dtype=float32, numpy=array([0., 1., 0.], dtype=float32)>

softmax2([0.00011,0.000012,0.000014]) # 너무 작은 값이 들어가도 언더플로우가 발생하여 모두 동일한 비율로 들어가게 된다
# <tf.Tensor: shape=(3,), dtype=float32, numpy=array([0.3333549 , 0.33332223, 0.3333229 ], dtype=float32)>

학습과정 설정 및 학습(compile & fit)

model.compile(loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False),
              optimizer='adam', metrics=['acc'])

model.fit(X_train,y_train, epochs=2) # 학습 데이터와 epoch을 정해주면 학습이 가능하다 / default로 epoch=1, batch size = 32
Epoch 1/2
1875/1875 [==============================] - 5s 2ms/step - loss: 0.5010 - acc: 0.8243
Epoch 2/2
1875/1875 [==============================] - 4s 2ms/step - loss: 0.3774 - acc: 0.8643
<keras.callbacks.History at 0x7efc4ebf33d0>

X_train.shape # 6만개 데이터
# (60000, 28, 28)

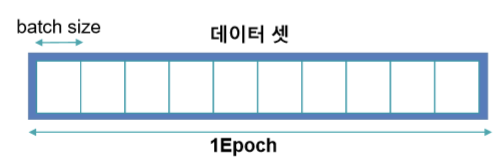

60000/1875 # batch size
# 32.0

# loss, metrics return
model.train_on_batch(X_train, y_train) # fit은 batch size만큼 train_on_batch가 실행된다 ex) 데이터 개수 = 60000, batch size=100 600번 train_on_batch실행
# [0.38287022709846497, 0.8614166378974915]

GridSearch CV

Hyperparameter tuning 방법중 하나이다

from sklearn.neighbors import KNeighborsClassifier
from sklearn.model_selection import GridSearchCV

knn = KNeighborsClassifier(n_neighbors=5)

GridSearchCV(KNeighborsClassifier(), {'n_neighbors':[5,6,7,8,9,10]}) # 사용자가 지정한 파라미터를 반복문을 사용하는 것처럼 구해주는 방법

Callback

callback은 특정 상황에 대해서 그 결과를 판단할 수 있도록 결과값을 알려주는 기능

class MyCallback(tf.keras.callbacks.Callback):
  def on_epoch_end(self, epoch, logs=None): # signature를 동일하게 맞춰야 한다
    print('epoch', epoch+1, '시작')

dir(tf.keras.callbacks.Callback)

dir(tf.keras.callbacks)
['BaseLogger',
 'CSVLogger',
 'Callback',
 'CallbackList',
 'EarlyStopping',
 'History',
 'LambdaCallback',
 'LearningRateScheduler',
 'ModelCheckpoint',
 'ProgbarLogger',
 'ReduceLROnPlateau',
 'RemoteMonitor',
 'TensorBoard',
 'TerminateOnNaN',
 '__builtins__',
 '__cached__',
 '__doc__',
 '__file__',
 '__loader__',
 '__name__',
 '__package__',
 '__path__',
 '__spec__',
 '_sys',
 'experimental']

h = model.fit(X_train,y_train, steps_per_epoch=100, epochs=2, callbacks=[MyCallback()])
Epoch 1/2
100/100 [==============================] - 0s 4ms/step - loss: 0.2951 - acc: 0.8926
epoch 1 시작
Epoch 2/2
100/100 [==============================] - 0s 4ms/step - loss: 0.2919 - acc: 0.8947
epoch 2 시작

inputs_ = tf.keras.layers.Input(shape=(28,28))
x = tf.keras.layers.Flatten()(inputs_)
x = tf.keras.layers.Dense(2)(x)
x = tf.keras.layers.ReLU()(x)
outputs = tf.keras.layers.Dense(10, activation='softmax')(x)

model = tf.keras.models.Model(inputs_, outputs)

model.compile(loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False),
              optimizer='adam', metrics=['accuracy'])

model.weights[0] # 학습전
<tf.Variable 'dense_14/kernel:0' shape=(784, 2) dtype=float32, numpy=
array([[ 0.0621696 ,  0.03114827],
       [ 0.05718201, -0.06315091],
       [ 0.01374986, -0.00775776],
       ...,
       [ 0.00518525,  0.02914727],
       [ 0.04352903, -0.05101464],
       [ 0.03367535,  0.01672252]], dtype=float32)>

model.fit(X_train, y_train)
1875/1875 [==============================] - 5s 2ms/step - loss: 1.3585 - accuracy: 0.4977
<keras.callbacks.History at 0x7efc51d21ed0>

model.weights[0] # 학습 후 (epoch 1)
<tf.Variable 'dense_14/kernel:0' shape=(784, 2) dtype=float32, numpy=
array([[ 0.01506082,  0.07337335],
       [ 0.02667496, -0.08142766],
       [-0.03281154, -0.00934248],
       ...,
       [ 0.02592397,  0.03641215],
       [ 0.06711672, -0.02997859],
       [ 0.01211459,  0.00046465]], dtype=float32)>

model.fit(X_train, y_train, epochs=3) # 이전에 epoch이 한번 돌아갔으므로 총 epochs은 4번 돌린것과 같다 (mutable이기 때문)
Epoch 1/3
1875/1875 [==============================] - 5s 2ms/step - loss: 0.9381 - accuracy: 0.6460
Epoch 2/3
1875/1875 [==============================] - 4s 2ms/step - loss: 0.8567 - accuracy: 0.6885
Epoch 3/3
1875/1875 [==============================] - 4s 2ms/step - loss: 0.8133 - accuracy: 0.7038
<keras.callbacks.History at 0x7efc51d5e650>

model.weights[0] # 학습 후 (epoch 4)
<tf.Variable 'dense_14/kernel:0' shape=(784, 2) dtype=float32, numpy=
array([[-0.04761839,  0.18095993],
       [-0.0655762 , -0.07643786],
       [-0.17626587,  0.11628444],
       ...,
       [ 0.15831317,  0.12745775],
       [ 0.0916123 ,  0.08825199],
       [ 0.03401611,  0.01437407]], dtype=float32)>

model.fit(X_train, y_train, initial_epoch=3, epochs=5) # initial epoch부터 다시 학습을 시작한다
Epoch 4/5
1875/1875 [==============================] - 4s 2ms/step - loss: 0.7889 - accuracy: 0.7098
Epoch 5/5
1875/1875 [==============================] - 4s 2ms/step - loss: 0.7734 - accuracy: 0.7145
<keras.callbacks.History at 0x7efc51d21f90>

model.fit(X_train, y_train, epochs=2, verbose=2)  # 숫자가 커지면 표현되는 정보가 줄어든다
Epoch 1/2
1875/1875 - 3s - loss: 0.9043
Epoch 2/2
1875/1875 - 3s - loss: 0.8777
<keras.callbacks.History at 0x7efc50cd7210>

model.fit(X_train, y_train, epochs=2, verbose=3)
Epoch 1/2
Epoch 2/2
<keras.callbacks.History at 0x7efc50ca5610>

h = model.fit(X_train, y_train, initial_epoch=5, epochs=20, validation_split=0.3) # 학습을 하면 항상 history callback 이다
Epoch 6/20
1313/1313 [==============================] - 6s 4ms/step - loss: 0.7630 - accuracy: 0.7176 - val_loss: 0.7644 - val_accuracy: 0.7236
Epoch 7/20
1313/1313 [==============================] - 6s 4ms/step - loss: 0.7571 - accuracy: 0.7197 - val_loss: 0.7743 - val_accuracy: 0.7108
Epoch 8/20
1313/1313 [==============================] - 6s 4ms/step - loss: 0.7529 - accuracy: 0.7206 - val_loss: 0.7593 - val_accuracy: 0.7146
Epoch 9/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7485 - accuracy: 0.7202 - val_loss: 0.7564 - val_accuracy: 0.7232
Epoch 10/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7454 - accuracy: 0.7230 - val_loss: 0.7620 - val_accuracy: 0.7138
Epoch 11/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7426 - accuracy: 0.7242 - val_loss: 0.7688 - val_accuracy: 0.7273
Epoch 12/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7410 - accuracy: 0.7253 - val_loss: 0.7562 - val_accuracy: 0.7230
Epoch 13/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7383 - accuracy: 0.7252 - val_loss: 0.7649 - val_accuracy: 0.7212
Epoch 14/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7361 - accuracy: 0.7273 - val_loss: 0.7529 - val_accuracy: 0.7227
Epoch 15/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7342 - accuracy: 0.7278 - val_loss: 0.7500 - val_accuracy: 0.7280
Epoch 16/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7330 - accuracy: 0.7300 - val_loss: 0.7539 - val_accuracy: 0.7308
Epoch 17/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7321 - accuracy: 0.7296 - val_loss: 0.7486 - val_accuracy: 0.7286
Epoch 18/20
1313/1313 [==============================] - 6s 4ms/step - loss: 0.7303 - accuracy: 0.7314 - val_loss: 0.7518 - val_accuracy: 0.7164
Epoch 19/20
1313/1313 [==============================] - 6s 4ms/step - loss: 0.7288 - accuracy: 0.7309 - val_loss: 0.7553 - val_accuracy: 0.7300
Epoch 20/20
1313/1313 [==============================] - 5s 4ms/step - loss: 0.7272 - accuracy: 0.7303 - val_loss: 0.7629 - val_accuracy: 0.7312

'history' in dir(h)
# True

h.history
{'accuracy': [0.7176190614700317,
  0.7197142839431763,
  ...
  'loss': [0.7630206346511841,
  0.7571397423744202,
  ...
  'val_accuracy': [0.7235555648803711,
  0.710777759552002,
  ...
  'val_loss': [0.764350175857544,
  0.7743284106254578,
  0.7628713250160217]}

import pandas as pd
pd.DataFrame(h.history)
	loss	accuracy	val_loss	val_accuracy
0	0.763021	0.717619	0.764350	0.723556
1	0.757140	0.719714	0.774328	0.710778
2	0.752870	0.720595	0.759297	0.714556
3	0.748499	0.720167	0.756395	0.723222
4	0.745416	0.723024	0.761951	0.713833
5	0.742576	0.724190	0.768764	0.727278
6	0.740972	0.725310	0.756249	0.723000
7	0.738272	0.725167	0.764873	0.721167
8	0.736076	0.727286	0.752897	0.722722
9	0.734219	0.727786	0.749965	0.728000
10	0.732950	0.730024	0.753874	0.730778
11	0.732133	0.729571	0.748595	0.728611
12	0.730341	0.731429	0.751841	0.716389
13	0.728781	0.730857	0.755321	0.730000
14	0.727199	0.730286	0.762871	0.731222

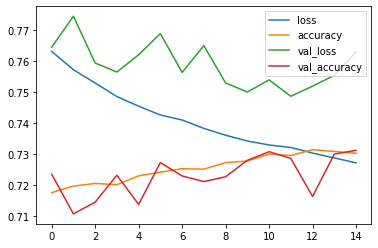

pd.DataFrame(h.history).plot.line()

알고리즘을 패키지화 시키는 것이 대세

code기반, 지원 알고리즘이 많지 않음

Config 기반, Facebook Research 주도

detectron1이 있었는데 mmdetection에 밀리고, v2는 1보다 훨씬 빠르다

Config 기반, 중국 칭화대 중심 openMMlab 주도

발전속도도 빠르고, 지원하는 알고리즘도 많다.

매우 수준 높은 패키지, 난이도는 조금 있다.

kaggle에서도 좋은 성적을 냄

MMDetection

- 2018년 MSCOCO Challenge에서 우승 후 모듈을 확장하여 다수의 알고리즘 수용

- 뛰어난 구현 성능, 효율적인 모듈 설계, config 기반 데이터부터 모델 학습 / 평가 까지 이어지는 간편한 파이프라인 적용

- 코드를 짜는게 아니라 config에 적용함

- pytorch 기반 구현

- backbone이 ResNet이 많음

- SSD에 어울리는 mobileNet이 없다.

YOLO v3도 포함

efficientDet은 업데이트 예정

MMdetection 모델 아키텍처

- Backbone : Feature Extractor(이미지 => Feature Map)

- Neck : backbone과 head를 연결, heads가 feature map의 특성을 보다 잘 해석하고 처리하도록 정제 작업 수행

- DenseHead : Feature map에서 object의 위치와 classification을 처리하는 부분

- ROIExtractor : Feature Map에서 ROI정보를 뽑아내는 부분

- ROIHead(BBoxHead/MaskHead) : ROI정보를 기반으로 Object 위치와 Classification을 수행하는 부분

1) Dataset

model training, model evaluation

annotation, image

3) Model

faster RCNN, SSD, YOLO, RetinaNet

optimasier, epoch 등 선택

=> 알고리즘의 특성을 각각 반영하다보면  config 규모가 커짐

- config로 하면 여러 알고리즘을 써도 편함

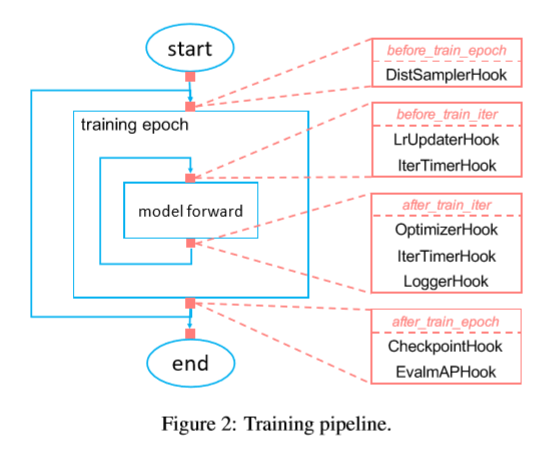

# MMdetection Training pipeline

- loop를 iteration을 돌아서 중간에 어떤 조작이 안되고 대신 callback을 건다

- Hook(callback) 통해 학습에 필요한 여러 설정들을 customization 가능

- 대부분 configuration에서 이를 설정함

Tensorflow

모델을 만드는 여러가지 표현 방법

1. Sequential

import tensorflow as tf
import numpy as np
import matplotlib.pyplot as plt

model = tf.keras.models.Sequential()
model.add(tf.keras.layers.Dense(2))
model.add(tf.keras.layers.Dense(2))

x = tf.constant([[1,2]])
y = tf.constant([[1,2],[2,3]])

model(x)
# <tf.Tensor: shape=(1, 2), dtype=float32, numpy=array([[0.3294789, 0.589738 ]], dtype=float32)>

model.built
# True

model.summary()

# Model: "sequential"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# dense (Dense)                (1, 2)                    6
# _________________________________________________________________
# dense_1 (Dense)              (1, 2)                    6
# =================================================================
# Total params: 12
# Trainable params: 12
# Non-trainable params: 0
# _________________________________________________________________

model(y)
# <tf.Tensor: shape=(2, 2), dtype=float32, numpy=
# array([[0.3294789 , 0.589738  ],
#        [0.2781678 , 0.97357416]], dtype=float32)>

model.summary()
# Model: "sequential"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# dense (Dense)                (None, 2)                 6
# _________________________________________________________________
# dense_1 (Dense)              (None, 2)                 6
# =================================================================
# Total params: 12
# Trainable params: 12
# Non-trainable params: 0
# _________________________________________________________________

model = tf.keras.models.Sequential()
model.add(tf.keras.layers.InputLayer(input_shape=(2,))) # 두 개의 값을 갖는 1차원 데이터를 받겠다 (데이터의 개수는 상관없이 받는다)
model.add(tf.keras.layers.Dense(2))
model.add(tf.keras.layers.Dense(2))

model.summary()
# Model: "sequential_1"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# dense_2 (Dense)              (None, 2)                 6
# _________________________________________________________________
# dense_3 (Dense)              (None, 2)                 6
# =================================================================
# Total params: 12
# Trainable params: 12
# Non-trainable params: 0
# _________________________________________________________________

model = tf.keras.models.Sequential()
model.add(tf.keras.layers.Dense(2, input_shape=(2,))) # input layer를 추가하지 않고 줄여서 사용할 수 있다
model.add(tf.keras.layers.Dense(2))

model.summary()
# Model: "sequential_3"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# dense_5 (Dense)              (None, 2)                 6
# _________________________________________________________________
# dense_6 (Dense)              (None, 2)                 6
# =================================================================
# Total params: 12
# Trainable params: 12
# Non-trainable params: 0
# _________________________________________________________________

model = tf.keras.models.Sequential([
  tf.keras.layers.Dense(2, input_shape=[2]), # (2,)처럼 튜플 형태말고 리스트 형태로도 표현할 수 있다
  tf.keras.layers.Dense(2)
])

model.summary()
# Model: "sequential_4"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# dense_7 (Dense)              (None, 2)                 6
# _________________________________________________________________
# dense_8 (Dense)              (None, 2)                 6
# =================================================================
# Total params: 12
# Trainable params: 12
# Non-trainable params: 0
# _________________________________________________________________

Model

inputs = tf.keras.Input(shape=(2,)) # tensor
x = tf.keras.layers.Dense(2)(inputs)s
outputs = tf.keras.layers.Dense(2)(x)

model = tf.keras.models.Model(inputs, outputs) # input과 output을 같이 인자로 넣어줘야 한다 / 그리고 input으로 tensor를 받아야 한다

model.summary() # input layer가 명시된다
# Model: "model"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# input_4 (InputLayer)         [(None, 2)]               0
# _________________________________________________________________
# dense_15 (Dense)             (None, 2)                 6
# _________________________________________________________________
# dense_16 (Dense)             (None, 2)                 6
# =================================================================
# Total params: 12
# Trainable params: 12
# Non-trainable params: 0
# _________________________________________________________________

inputs = tf.keras.layers.InputLayer(input_shape=(2,)) # layer
x = tf.keras.layers.Dense(2)(inputs) # tensor를 인자로 받아야 한다
outputs = tf.keras.layers.Dense(2)(x)
# TypeError: Inputs to a layer should be tensors. Got: <keras.engine.input_layer.InputLayer object at 0x7f09f68a56d0>

# Sequential이 아닌 Model을 사용하는 것은 inputlayer를 표시하여서 조금더 복잡한 모델을 만들수있기 때문

inputs1 = tf.keras.Input(shape=(2,))
inputs2 = tf.keras.Input(shape=(2,))
x1 = tf.keras.layers.Dense(2)(inputs1)
x2 = tf.keras.layers.Dense(2)(inputs2)
outputs1 = tf.keras.layers.Dense(2)(x1)
outputs2 = tf.keras.layers.Dense(2)(x2)

model = tf.keras.models.Model([inputs1, inputs2], [outputs1,outputs2])

model.summary() # InputLayer나 connected to가 있을 경우 Model로 만들었다는 의미 이다

# Model: "model_1"
# __________________________________________________________________________________________________
# Layer (type)                    Output Shape         Param #     Connected to
# ==================================================================================================
# input_8 (InputLayer)            [(None, 2)]          0
# __________________________________________________________________________________________________
# input_9 (InputLayer)            [(None, 2)]          0
# __________________________________________________________________________________________________
# dense_19 (Dense)                (None, 2)            6           input_8[0][0]
# __________________________________________________________________________________________________
# dense_20 (Dense)                (None, 2)            6           input_9[0][0]
# __________________________________________________________________________________________________
# dense_21 (Dense)                (None, 2)            6           dense_19[0][0]
# __________________________________________________________________________________________________
# dense_22 (Dense)                (None, 2)            6           dense_20[0][0]
# ==================================================================================================
# Total params: 24
# Trainable params: 24
# Non-trainable params: 0
# __________________________________________________________________________________________________

Sequential과 달리 input layer와 output layer를 두 개 이상 받을 수 있다

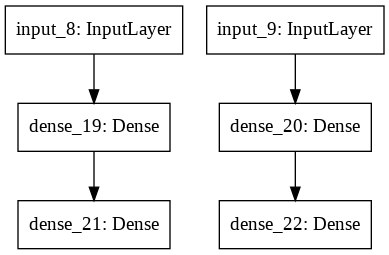

tf.keras.utils.plot_model(model)

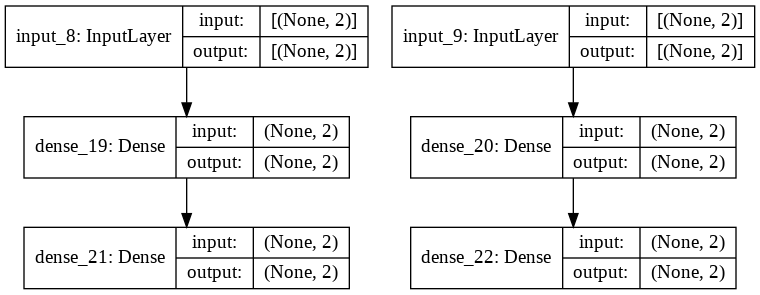

tf.keras.utils.plot_model(model, show_shapes=True)

inputs1 = tf.keras.Input(shape=(2,))
inputs2 = tf.keras.Input(shape=(2,))
x1 = tf.keras.layers.Dense(2)(inputs1)
x2 = tf.keras.layers.Dense(2)(inputs2)
outputs1 = tf.keras.layers.Add()([x1,x2])
outputs2 = tf.keras.layers.Subtract()([x1,x2])

model = tf.keras.models.Model([inputs1, inputs2], [outputs1,outputs2])

tf.keras.utils.plot_model(model, show_shapes=True)

Model과 Sequential을 동시에 활용하는 방법

se = tf.keras.models.Sequential([
  tf.keras.layers.Dense(2),
  tf.keras.layers.Dense(2)
])

inputs_ = tf.keras.Input(shape=(3,))
outputs = se(inputs_)
model = tf.keras.models.Model(inputs_, outputs)

model
# <keras.engine.functional.Functional at 0x7f73508eef10>

model.summary() # 모델 안에 모델을 넣지는 않지만 단순화 하기 위해서 모델 안에 sequential을 넣는 방법을 사용하는 경우는 많다
# Model: "model_2"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# input_6 (InputLayer)         [(None, 3)]               0
# _________________________________________________________________
# sequential (Sequential)      (None, 2)                 14
# =================================================================
# Total params: 14
# Trainable params: 14
# Non-trainable params: 0
# _________________________________________________________________

데이터 시각화로 Balanced data인지 구별하기

(X_train, y_train), (X_test, y_test) = tf.keras.datasets.mnist.load_data()

X_train.shape
# (60000, 28, 28)

X_train
# array([[[0, 0, 0, ..., 0, 0, 0],
#         [0, 0, 0, ..., 0, 0, 0],
#         [0, 0, 0, ..., 0, 0, 0],
#         ...
#         [0, 0, 0, ..., 0, 0, 0],
#         [0, 0, 0, ..., 0, 0, 0],
#         [0, 0, 0, ..., 0, 0, 0]]], dtype=uint8)

np.unique(y_train, return_counts=True)
# (array([0, 1, 2, 3, 4, 5, 6, 7, 8, 9], dtype=uint8),
# array([5923, 6742, 5958, 6131, 5842, 5421, 5918, 6265, 5851, 5949]))

plt.hist(y_train) # blanced data
# (array([5923., 6742., 5958., 6131., 5842., 5421., 5918., 6265., 5851.,
#         5949.]),
#  array([0. , 0.9, 1.8, 2.7, 3.6, 4.5, 5.4, 6.3, 7.2, 8.1, 9. ]),
#  <a list of 10 Patch objects>)

MLP

# numerical stability => input이 있으면 output이 있어야 한다

# Normalization
X_train = X_train / 255 # coersion
X_test = X_test / 255

preprocessing을 모델 안에서 하는지 모델 밖에서 하는지 결정해야 한다

Inside model

- portability, 편리하다

- GPU 연산이 가능하다

Outside model

- 데이터의 형태에 제약이 없어 범용성이 있다

- 기본적으로 CPU방식이지만 CPU + GPU방식을 쓸 수 있다

tensorflow에서는 3차원,즉 흑백 이미지는 (Batch(size), H, W)로 받아들인다

4차원(color 이미지) 일때는 (B, H, W, C) 또는 (B, C, H, W)(theano 기본)으로 받아들인다

Flatten

tf.keras.layers.Flatten()(X_train) # 함수 밖에서 사용하면 cpu로 연산한다
# <tf.Tensor: shape=(60000, 784), dtype=float32, numpy=
# array([[0., 0., 0., ..., 0., 0., 0.],
#        [0., 0., 0., ..., 0., 0., 0.],
#        [0., 0., 0., ..., 0., 0., 0.],
#        ...,
#        [0., 0., 0., ..., 0., 0., 0.],
#        [0., 0., 0., ..., 0., 0., 0.],
#        [0., 0., 0., ..., 0., 0., 0.]], dtype=float32)>

X_train_bw = X_train.reshape(60000, 28, 28, 1)
tf.keras.layers.Flatten()(X_train_bw)
# <tf.Tensor: shape=(60000, 784), dtype=float32, numpy=
# array([[0., 0., 0., ..., 0., 0., 0.],
#        [0., 0., 0., ..., 0., 0., 0.],
#        [0., 0., 0., ..., 0., 0., 0.],
#        ...,
#        [0., 0., 0., ..., 0., 0., 0.],
#        [0., 0., 0., ..., 0., 0., 0.],
#        [0., 0., 0., ..., 0., 0., 0.]], dtype=float32)>

X_train_bw.flatten().shape
# (47040000,)
# 그냥 하면 depth 까지 다 flat해짐

numpy에서 flatten은 모든 것을 1차원으로 만들어 준다

'__call__' in dir(tf.keras.layers.Flatten()) # instance => Function
# True

MLP를 만드는 다양한 방법

input_ = tf.keras.Input(shape=(28,28))
x = tf.keras.layers.Flatten()(input_) # 1차가 되었기 때문에 fully conntected 모델을 사용할 수 있다
x = tf.keras.layers.Dense(128, activation='relu')(x) # Dense에는 하나의 데이터가 1차원인 경우에만 집어 넣을 수 있다

x
# <KerasTensor: shape=(None, 128) dtype=float32 (created by layer 'dense_6')>

input_ = tf.keras.Input(shape=(28,28))
x = tf.keras.layers.Dense(128, activation='relu')(input_) # 2차원 값을 Dense에 넣으면 원하는 output을 만들어 낼 수 없다

x
# <KerasTensor: shape=(None, 28, 128) dtype=float32 (created by layer 'dense_7')>

Option1

input_ = tf.keras.Input(shape=(28,28))
x = tf.keras.layers.Flatten()(input_)
x = tf.keras.layers.Dense(2)(x)
x = tf.keras.layers.Activation('relu')(x) # 또는 x = tf.keras.layers.ReLU()(x)
# Activation layer를 따로 두는 이유는 Batch Normalization을 하기 위해서 이다

Option2

input_ = tf.keras.Input(shape=(28,28))
x = tf.keras.layers.Flatten()(input_)
x= tf.keras.layers.Dense(128, activation='relu')(x)

input_ = tf.keras.Input(shape=(28,28))
x = tf.keras.layers.Flatten()(input_)
x = tf.keras.layers.Dense(128)(x)
x = tf.keras.layers.ReLU()(x)
x = tf.keras.layers.Dropout(0.2)(x)
output = tf.keras.layers.Dense(10, activation='softmax')(x)
# Batch Normalization과 상관 없기 때문에 관례상 마지막은 단축 표현을 쓴다

model = tf.keras.models.Model(input_, output)

model.summary() # param이 0인 경우 학습하지 않아도 되는 단순한 연산이다

# Model: "model_3"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# input_9 (InputLayer)         [(None, 28, 28)]          0
# _________________________________________________________________
# flatten_1 (Flatten)          (None, 784)               0
# _________________________________________________________________
# dense_8 (Dense)              (None, 128)               100480
# _________________________________________________________________
# re_lu (ReLU)                 (None, 128)               0
# _________________________________________________________________
# dropout (Dropout)            (None, 128)               0
# _________________________________________________________________
# dense_9 (Dense)              (None, 10)                1290
# =================================================================
# Total params: 101,770
# Trainable params: 101,770
# Non-trainable params: 0
# _________________________________________________________________

neural network parameter 구하는 법

입력값 (28x28) X dense layer nodes(128) + dense layer bias(128) = 100480

model.weights[0]
# tensorflow에서는 weight를 kernel라고 부른다 그리고 weight는 kernel + bias를 지칭한다
# kernel은 glorot방식으로 초기화 된다(학습이 빠르고 잘 수렴되는 초기화 방식)

# <tf.Variable 'dense_7/kernel:0' shape=(784, 128) dtype=float32, numpy=
# array([[-0.00481777, -0.05054575, -0.066313  , ...,  0.01311962,
#          0.04805059,  0.00298249],
#        [ 0.07520033, -0.01051669,  0.00903524, ..., -0.07472851,
#          0.01202653, -0.00115251],
#        [-0.01647546, -0.03879095, -0.03718614, ..., -0.05494369,
#         -0.05540787,  0.05530912],
#        ...,
#        [-0.00182921,  0.07649232, -0.07937535, ...,  0.05838447,
#          0.05726648, -0.03632762],
#        [-0.00923116,  0.01400795, -0.05262435, ..., -0.07948828,
#          0.01813819, -0.02076239],
#        [-0.01461188,  0.07456786,  0.0081539 , ...,  0.01914987,
#          0.07928162, -0.03385995]], dtype=float32)>

model.weights[1]
# <tf.Variable 'dense_7/bias:0' shape=(128,) dtype=float32, numpy=
# array([0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#        0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#        0., 0., 0., 0., 0., 0., 0., 0., 0.], dtype=float32)>

model.weights[2]
# <tf.Variable 'dense_8/kernel:0' shape=(128, 10) dtype=float32, numpy=
# array([[-0.01635328,  0.00763369,  0.13723023, ..., -0.18139066,
#          0.09355612,  0.14300655],
#        [-0.06704196, -0.12000238,  0.20172156, ...,  0.0606968 ,
#         -0.02551591, -0.10963563],
#        [ 0.00977565, -0.11188473,  0.15327264, ...,  0.12097086,
#          0.00371699,  0.11089064],
#        ...,
#        [ 0.15975083, -0.12796631, -0.12143513, ...,  0.00048973,
#          0.08025642,  0.09352569],
#        [-0.10482513, -0.00614406,  0.16832988, ...,  0.1809843 ,
#          0.16601638, -0.18317826],
#        [ 0.10724227,  0.1758986 ,  0.03089926, ...,  0.09623767,
#          0.0754603 , -0.14214656]], dtype=float32)>

model.weights[3]
# <tf.Variable 'dense_8/bias:0' shape=(10,) dtype=float32, numpy=array([0., 0., 0., 0., 0., 0., 0., 0., 0., 0.], dtype=float32)>

model.trainable_weights == model.trainable_variables
# True

model.trainable_weights is model.trainable_variables
# False

model.trainable_weights
# [<tf.Variable 'dense_8/kernel:0' shape=(784, 128) dtype=float32, numpy=
#  array([[-0.05531485, -0.07744511, -0.0746323 , ..., -0.06485563,
#          -0.05913215, -0.03761471],
#         [ 0.00124295,  0.07567873,  0.00529402, ...,  0.03713652,
#          -0.03533567,  0.02690652],
#         [ 0.06762456, -0.02606952, -0.03866001, ...,  0.0321365 ,
#          -0.05224103, -0.03288466],
#         ...,
#         [ 0.05756753,  0.03487769, -0.04956114, ...,  0.07006838,
#          -0.04104863, -0.08020123],
#         [ 0.03739367,  0.05591244,  0.0753384 , ...,  0.0743489 ,
#           0.00566504, -0.05400074],
#         [-0.00660357, -0.06026491, -0.07941656, ..., -0.05506966,
#          -0.06525376, -0.05522396]], dtype=float32)>,
#  <tf.Variable 'dense_8/bias:0' shape=(128,) dtype=float32, numpy=
#  array([0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#         0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#         0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#         0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#         0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#         0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#         0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
#         0., 0., 0., 0., 0., 0., 0., 0., 0.], dtype=float32)>,
#  <tf.Variable 'dense_9/kernel:0' shape=(128, 10) dtype=float32, numpy=
#  array([[ 0.09544928,  0.08058016, -0.19936405, ...,  0.06292586,
#           0.05765642, -0.18936837],
#         [-0.03744939, -0.09664733,  0.01312402, ...,  0.10993271,
#           0.14227311,  0.10375817],
#         [-0.11351802,  0.05995773,  0.19267906, ...,  0.02832732,
#           0.1751137 ,  0.08727919],
#         ...,
#         [ 0.18473722,  0.0153936 ,  0.17687447, ..., -0.07043667,
#           0.07194577, -0.2060329 ],
#         [ 0.04917909, -0.19079669,  0.03048648, ..., -0.04494686,
#           0.19417565, -0.18756153],
#         [ 0.04652865,  0.02577874, -0.12224188, ..., -0.19071367,
#           0.04850109,  0.04275919]], dtype=float32)>,
#  <tf.Variable 'dense_9/bias:0' shape=(10,) dtype=float32, numpy=array([0., 0., 0., 0., 0., 0., 0., 0., 0., 0.], dtype=float32)>]

Learning

학습시키는 두 가지 방법

1. compile 방식 => computational graph 형태로 변환 시켜준다 / 내가 만든 모델이 tensorflow에서 지원해준다

2. 직접 구현하는 방식

neck => fpn을 위해서 만듬

- backbone에서 size는 줄어는데 depth는 늘어나니까 갈수록 추상화된 정보들이 남음

neck에서 다양한 크기의 feature map을 다시 활용, 풍부하게 뽑아보자

feature pyramid network

mapping으로 정보를 전달해줌 => single shot detection

작은 object들을 보다 잘 detect하기 위해 다양한 feature map을 활용

상위 feature map의 추상화된 정보와 하위 feature map의 정보를 효과적으로 적용

Video Object Detection 수행

원본 영상 보기

!wget -O ./data/Jonh_Wick_small.mp4 https://github.com/chulminkw/DLCV/blob/master/data/video/John_Wick_small.mp4?raw=true

VideoCapture와 VideoWriter 설정하기

• VideoCapture를 이용하여 Video를 frame별로 capture 할 수 있도록 설정
• VideoCapture의 속성을 이용하여 Video Frame의 크기 및 FPS 설정.
• VideoWriter를 위한 인코딩 코덱 설정 및 영상 write를 위한 설정

video_input_path = '/content/data/Jonh_Wick_small.mp4'

cap = cv2.VideoCapture(video_input_path)
frame_cnt = int(cap.get(cv2.CAP_PROP_FRAME_COUNT))
print('총 Frame 갯수:', frame_cnt)

# 총 Frame 갯수: 58

video_input_path = '/content/data/Jonh_Wick_small.mp4'
video_output_path = './data/John_Wick_small_cv01.mp4'

cap = cv2.VideoCapture(video_input_path)

codec = cv2.VideoWriter_fourcc(*'XVID')

vid_size = (round(cap.get(cv2.CAP_PROP_FRAME_WIDTH)),round(cap.get(cv2.CAP_PROP_FRAME_HEIGHT)))
vid_fps = cap.get(cv2.CAP_PROP_FPS )

vid_writer = cv2.VideoWriter(video_output_path, codec, vid_fps, vid_size)

frame_cnt = int(cap.get(cv2.CAP_PROP_FRAME_COUNT))
print('총 Frame 갯수:', frame_cnt)

# 총 Frame 갯수: 58

총 Frame 별로 iteration 하면서 Object Detection 수행. 개별 frame별로 단일 이미지 Object Detection과 유사

# bounding box의 테두리와 caption 글자색 지정
green_color=(0, 255, 0)
red_color=(0, 0, 255)

while True:

    hasFrame, img_frame = cap.read()
    if not hasFrame:
        print('더 이상 처리할 frame이 없습니다.')
        break

    rows = img_frame.shape[0]
    cols = img_frame.shape[1]
    # 원본 이미지 배열 BGR을 RGB로 변환하여 배열 입력
    cv_net.setInput(cv2.dnn.blobFromImage(img_frame,  swapRB=True, crop=False))

    start= time.time()
    # Object Detection 수행하여 결과를 cv_out으로 반환
    cv_out = cv_net.forward()
    frame_index = 0
    # detected 된 object들을 iteration 하면서 정보 추출
    for detection in cv_out[0,0,:,:]:
        score = float(detection[2])
        class_id = int(detection[1])
        # detected된 object들의 score가 0.5 이상만 추출
        if score > 0.5:
            # detected된 object들은 scale된 기준으로 예측되었으므로 다시 원본 이미지 비율로 계산
            left = detection[3] * cols
            top = detection[4] * rows
            right = detection[5] * cols
            bottom = detection[6] * rows
            # labels_to_names_0딕셔너리로 class_id값을 클래스명으로 변경.
            caption = "{}: {:.4f}".format(labels_to_names_0[class_id], score)
            #print(class_id, caption)
            #cv2.rectangle()은 인자로 들어온 draw_img에 사각형을 그림. 위치 인자는 반드시 정수형.
            cv2.rectangle(img_frame, (int(left), int(top)), (int(right), int(bottom)), color=green_color, thickness=2)
            cv2.putText(img_frame, caption, (int(left), int(top - 5)), cv2.FONT_HERSHEY_SIMPLEX, 0.5, red_color, 1)
    print('Detection 수행 시간:', round(time.time()-start, 2),'초')
    vid_writer.write(img_frame)
# end of while loop

vid_writer.release()
cap.release()

# Detection 수행 시간: 8.54 초
# Detection 수행 시간: 8.34 초
...
# Detection 수행 시간: 8.38 초
# 더 이상 처리할 frame이 없습니다.

video detection 전용 함수 생성.

def do_detected_video(cv_net, input_path, output_path, score_threshold, is_print):

    cap = cv2.VideoCapture(input_path)

    codec = cv2.VideoWriter_fourcc(*'XVID')

    vid_size = (round(cap.get(cv2.CAP_PROP_FRAME_WIDTH)),round(cap.get(cv2.CAP_PROP_FRAME_HEIGHT)))
    vid_fps = cap.get(cv2.CAP_PROP_FPS)

    vid_writer = cv2.VideoWriter(output_path, codec, vid_fps, vid_size)

    frame_cnt = int(cap.get(cv2.CAP_PROP_FRAME_COUNT))
    print('총 Frame 갯수:', frame_cnt)

    green_color=(0, 255, 0)
    red_color=(0, 0, 255)
    while True:
        hasFrame, img_frame = cap.read()
        if not hasFrame:
            print('더 이상 처리할 frame이 없습니다.')
            break

        img_frame = get_detected_img(cv_net, img_frame, score_threshold=score_threshold, use_copied_array=False, is_print=is_print)

        vid_writer.write(img_frame)
    # end of while loop

    vid_writer.release()
    cap.release()

do_detected_video(cv_net, '/content/data/Jonh_Wick_small.mp4', './data/John_Wick_small_02.mp4', 0.2, False)

# 총 Frame 갯수: 58
# person: 0.9495
# person: 0.2871
# bicycle: 0.3498
# car: 0.9882
# car: 0.9622
# ...
# car: 0.4122
# horse: 0.8085
# tie: 0.3411
# 더 이상 처리할 frame이 없습니다.

OpenCV DNN 패키지를 이용하여 Faster R-CNN 기반의 Object Detection 수행

• Tensorflow 에서 Pretrained 된 모델 파일을 OpenCV에서 로드하여 이미지와 영상에 대한 Object Detection 수행.

입력 이미지로 사용될 이미지 다운로드/보기

!mkdir /content/data
!wget -O ./data/beatles01.jpg https://raw.githubusercontent.com/chulminkw/DLCV/master/data/image/beatles01.jpg

import cv2
import matplotlib.pyplot as plt
%matplotlib inline

img = cv2.imread('./data/beatles01.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

print('image shape:', img.shape)
plt.figure(figsize=(12, 12))
plt.imshow(img_rgb)

Tensorflow에서 Pretrained 된 Inference모델(Frozen graph)와 환경파일을 다운로드 받은 후 이를 이용해 OpenCV에서 Inference 모델 생성

• https://github.com/opencv/opencv/wiki/TensorFlow-Object-Detection-API 에 다운로드 URL 있음.
• pretrained 모델은 http://download.tensorflow.org/models/object_detection/faster_rcnn_resnet50_coco_2018_01_28.tar.gz 에서 다운로드 후 압축 해제
• pretrained 모델을 위한 환경 파일은 https://github.com/opencv/opencv_extra/blob/master/testdata/dnn/faster_rcnn_resnet50_coco_2018_01_28.pbtxt 에서 다운로드
• download된 모델 파일과 config 파일을 인자로 하여 inference 모델을 DNN에서 로딩함.

!mkdir ./pretrained
!wget -O ./pretrained/faster_rcnn_resnet50_coco_2018_01_28.tar.gz http://download.tensorflow.org/models/object_detection/faster_rcnn_resnet50_coco_2018_01_28.tar.gz
!wget -O ./pretrained/config_graph.pbtxt https://raw.githubusercontent.com/opencv/opencv_extra/master/testdata/dnn/faster_rcnn_resnet50_coco_2018_01_28.pbtxt

!tar -xvf ./pretrained/faster*.tar.gz -C ./pretrained

!pwd
!ls -lia ./pretrained/faster_rcnn_resnet50_coco_2018_01_28

dnn에서 readNetFromTensorflow()로 tensorflow inference 모델을 로딩

cv_net = cv2.dnn.readNetFromTensorflow('./pretrained/faster_rcnn_resnet50_coco_2018_01_28/frozen_inference_graph.pb',
                                     './pretrained/config_graph.pbtxt')

coco 데이터 세트의 클래스id별 클래스name mapping.

# OpenCV Yolo용
labels_to_names_seq = {0:'person',1:'bicycle',2:'car',3:'motorbike',4:'aeroplane',5:'bus',6:'train',7:'truck',8:'boat',9:'traffic light',10:'fire hydrant',
                        11:'stop sign',12:'parking meter',13:'bench',14:'bird',15:'cat',16:'dog',17:'horse',18:'sheep',19:'cow',20:'elephant',
                        21:'bear',22:'zebra',23:'giraffe',24:'backpack',25:'umbrella',26:'handbag',27:'tie',28:'suitcase',29:'frisbee',30:'skis',
                        31:'snowboard',32:'sports ball',33:'kite',34:'baseball bat',35:'baseball glove',36:'skateboard',37:'surfboard',38:'tennis racket',39:'bottle',40:'wine glass',
                        41:'cup',42:'fork',43:'knife',44:'spoon',45:'bowl',46:'banana',47:'apple',48:'sandwich',49:'orange',50:'broccoli',
                        51:'carrot',52:'hot dog',53:'pizza',54:'donut',55:'cake',56:'chair',57:'sofa',58:'pottedplant',59:'bed',60:'diningtable',
                        61:'toilet',62:'tvmonitor',63:'laptop',64:'mouse',65:'remote',66:'keyboard',67:'cell phone',68:'microwave',69:'oven',70:'toaster',
                        71:'sink',72:'refrigerator',73:'book',74:'clock',75:'vase',76:'scissors',77:'teddy bear',78:'hair drier',79:'toothbrush' }

# OpenCV Tensorflow Faster-RCNN용
labels_to_names_0 = {0:'person',1:'bicycle',2:'car',3:'motorcycle',4:'airplane',5:'bus',6:'train',7:'truck',8:'boat',9:'traffic light',
                    10:'fire hydrant',11:'street sign',12:'stop sign',13:'parking meter',14:'bench',15:'bird',16:'cat',17:'dog',18:'horse',19:'sheep',
                    20:'cow',21:'elephant',22:'bear',23:'zebra',24:'giraffe',25:'hat',26:'backpack',27:'umbrella',28:'shoe',29:'eye glasses',
                    30:'handbag',31:'tie',32:'suitcase',33:'frisbee',34:'skis',35:'snowboard',36:'sports ball',37:'kite',38:'baseball bat',39:'baseball glove',
                    40:'skateboard',41:'surfboard',42:'tennis racket',43:'bottle',44:'plate',45:'wine glass',46:'cup',47:'fork',48:'knife',49:'spoon',
                    50:'bowl',51:'banana',52:'apple',53:'sandwich',54:'orange',55:'broccoli',56:'carrot',57:'hot dog',58:'pizza',59:'donut',
                    60:'cake',61:'chair',62:'couch',63:'potted plant',64:'bed',65:'mirror',66:'dining table',67:'window',68:'desk',69:'toilet',
                    70:'door',71:'tv',72:'laptop',73:'mouse',74:'remote',75:'keyboard',76:'cell phone',77:'microwave',78:'oven',79:'toaster',
                    80:'sink',81:'refrigerator',82:'blender',83:'book',84:'clock',85:'vase',86:'scissors',87:'teddy bear',88:'hair drier',89:'toothbrush',
                    90:'hair brush'}

labels_to_names = {1:'person',2:'bicycle',3:'car',4:'motorcycle',5:'airplane',6:'bus',7:'train',8:'truck',9:'boat',10:'traffic light',
                    11:'fire hydrant',12:'street sign',13:'stop sign',14:'parking meter',15:'bench',16:'bird',17:'cat',18:'dog',19:'horse',20:'sheep',
                    21:'cow',22:'elephant',23:'bear',24:'zebra',25:'giraffe',26:'hat',27:'backpack',28:'umbrella',29:'shoe',30:'eye glasses',
                    31:'handbag',32:'tie',33:'suitcase',34:'frisbee',35:'skis',36:'snowboard',37:'sports ball',38:'kite',39:'baseball bat',40:'baseball glove',
                    41:'skateboard',42:'surfboard',43:'tennis racket',44:'bottle',45:'plate',46:'wine glass',47:'cup',48:'fork',49:'knife',50:'spoon',
                    51:'bowl',52:'banana',53:'apple',54:'sandwich',55:'orange',56:'broccoli',57:'carrot',58:'hot dog',59:'pizza',60:'donut',
                    61:'cake',62:'chair',63:'couch',64:'potted plant',65:'bed',66:'mirror',67:'dining table',68:'window',69:'desk',70:'toilet',
                    71:'door',72:'tv',73:'laptop',74:'mouse',75:'remote',76:'keyboard',77:'cell phone',78:'microwave',79:'oven',80:'toaster',
                    81:'sink',82:'refrigerator',83:'blender',84:'book',85:'clock',86:'vase',87:'scissors',88:'teddy bear',89:'hair drier',90:'toothbrush',
                    91:'hair brush'}

이미지를 preprocessing 수행하여 Network에 입력하고 Object Detection 수행 후 결과를 이미지에 시각화

img.shape
# (633, 806, 3)

# 원본 이미지가 Faster RCNN기반 네트웍으로 입력 시 resize됨.
# scaling된 이미지 기반으로 bounding box 위치가 예측 되므로 이를 다시 원복하기 위해 원본 이미지 shape정보 필요
rows = img.shape[0]
cols = img.shape[1]
# cv2의 rectangle()은 인자로 들어온 이미지 배열에 직접 사각형을 업데이트 하므로 그림 표현을 위한 별도의 이미지 배열 생성.
draw_img = img.copy()

# 원본 이미지 배열 BGR을 RGB로 변환하여 배열 입력. Tensorflow Faster RCNN은 마지막 classification layer가 Dense가 아니여서 size를 고정할 필요는 없음.
cv_net.setInput(cv2.dnn.blobFromImage(img, swapRB=True, crop=False))

# Object Detection 수행하여 결과를 cvOut으로 반환
cv_out = cv_net.forward()
print(cv_out.shape)

# bounding box의 테두리와 caption 글자색 지정
green_color=(0, 255, 0)
red_color=(0, 0, 255)

# detected 된 object들을 iteration 하면서 정보 추출
for detection in cv_out[0,0,:,:]:
    score = float(detection[2])
    class_id = int(detection[1])
    # detected된 object들의 score가 0.5 이상만 추출
    if score > 0.5:
        # detected된 object들은 scale된 기준으로 예측되었으므로 다시 원본 이미지 비율로 계산
        left = detection[3] * cols
        top = detection[4] * rows
        right = detection[5] * cols
        bottom = detection[6] * rows
        # labels_to_names_seq 딕셔너리로 class_id값을 클래스명으로 변경.
        caption = "{}: {:.4f}".format(labels_to_names_0[class_id], score)
        print(caption)
        #cv2.rectangle()은 인자로 들어온 draw_img에 사각형을 그림. 위치 인자는 반드시 정수형.
        cv2.rectangle(draw_img, (int(left), int(top)), (int(right), int(bottom)), color=green_color, thickness=2)
        cv2.putText(draw_img, caption, (int(left), int(top - 5)), cv2.FONT_HERSHEY_SIMPLEX, 0.4, red_color, 1)

img_rgb = cv2.cvtColor(draw_img, cv2.COLOR_BGR2RGB)

plt.figure(figsize=(12, 12))
plt.imshow(img_rgb)

# (1, 1, 100, 7)
# person: 0.9998
# person: 0.9996
# person: 0.9993
# person: 0.9970
# person: 0.8995
# car: 0.8922
# car: 0.7602
# car: 0.7415
# car: 0.6930
# car: 0.6918
# car: 0.6896
# car: 0.6717
# car: 0.6521
# car: 0.5730
# car: 0.5679
# car: 0.5261
# car: 0.5012
# <matplotlib.image.AxesImage at 0x7f943493e810>

cv_out
# [0, class_id, class_confidence, 좌표 4개]
# array([[[[0.00000000e+00, 0.00000000e+00, 9.99780715e-01,
          2.80248284e-01, 4.11070347e-01, 4.66062069e-01,
          8.59829903e-01],
          ...
          [0.00000000e+00, 8.60000000e+01, 1.52409787e-03,
          6.01132810e-01, 7.01487005e-01, 7.45222032e-01,
          8.93119752e-01]]]], dtype=float32)

단일 이미지의 object detection을 함수로 생성

import time

def get_detected_img(cv_net, img_array, score_threshold, use_copied_array=True, is_print=True):

    rows = img_array.shape[0]
    cols = img_array.shape[1]

    draw_img = None
    if use_copied_array:
        draw_img = img_array.copy()
    else:
        draw_img = img_array

    cv_net.setInput(cv2.dnn.blobFromImage(img_array, swapRB=True, crop=False))

    start = time.time()
    cv_out = cv_net.forward()

    green_color=(0, 255, 0)
    red_color=(0, 0, 255)

    # detected 된 object들을 iteration 하면서 정보 추출
    for detection in cv_out[0,0,:,:]:
        score = float(detection[2])
        class_id = int(detection[1])
        # detected된 object들의 score가 함수 인자로 들어온 score_threshold 이상만 추출
        if score > score_threshold:
            # detected된 object들은 scale된 기준으로 예측되었으므로 다시 원본 이미지 비율로 계산
            left = detection[3] * cols
            top = detection[4] * rows
            right = detection[5] * cols
            bottom = detection[6] * rows
            # labels_to_names 딕셔너리로 class_id값을 클래스명으로 변경. opencv에서는 class_id + 1로 매핑해야함.
            caption = "{}: {:.4f}".format(labels_to_names_0[class_id], score)
            print(caption)
            #cv2.rectangle()은 인자로 들어온 draw_img에 사각형을 그림. 위치 인자는 반드시 정수형.
            cv2.rectangle(draw_img, (int(left), int(top)), (int(right), int(bottom)), color=green_color, thickness=2)
            cv2.putText(draw_img, caption, (int(left), int(top - 5)), cv2.FONT_HERSHEY_SIMPLEX, 0.4, red_color, 1)
    if is_print:
        print('Detection 수행시간:',round(time.time() - start, 2),"초")

    return draw_img

# image 로드
img = cv2.imread('./data/beatles01.jpg')
print('image shape:', img.shape)

# tensorflow inference 모델 로딩
cv_net = cv2.dnn.readNetFromTensorflow('./pretrained/faster_rcnn_resnet50_coco_2018_01_28/frozen_inference_graph.pb',
                                     './pretrained/config_graph.pbtxt')
# Object Detetion 수행 후 시각화
draw_img = get_detected_img(cv_net, img, score_threshold=0.5, use_copied_array=True, is_print=True)

img_rgb = cv2.cvtColor(draw_img, cv2.COLOR_BGR2RGB)

plt.figure(figsize=(12, 12))
plt.imshow(img_rgb)

# image shape: (633, 806, 3)
# person: 0.9998
# person: 0.9996
# person: 0.9993
# person: 0.9970
# person: 0.8995
# car: 0.8922
# car: 0.7602
# car: 0.7415
# car: 0.6930
# car: 0.6918
# car: 0.6896
# car: 0.6717
# car: 0.6521
# car: 0.5730
# car: 0.5679
# car: 0.5261
# car: 0.5012
# Detection 수행시간: 8.62 초
# <matplotlib.image.AxesImage at 0x7f94346af150>

# 다른 image 테스트
!wget -O ./data/baseball01.jpg https://raw.githubusercontent.com/chulminkw/DLCV/master/data/image/baseball01.jpg

img = cv2.imread('./data/baseball01.jpg')
print('image shape:', img.shape)

# tensorflow inference 모델 로딩
cv_net = cv2.dnn.readNetFromTensorflow('./pretrained/faster_rcnn_resnet50_coco_2018_01_28/frozen_inference_graph.pb',
                                     './pretrained/config_graph.pbtxt')
# Object Detetion 수행 후 시각화
draw_img = get_detected_img(cv_net, img, score_threshold=0.5, use_copied_array=True, is_print=True)

img_rgb = cv2.cvtColor(draw_img, cv2.COLOR_BGR2RGB)

plt.figure(figsize=(12, 12))
plt.imshow(img_rgb)

# image shape: (476, 735, 3)
# person: 0.9998
# person: 0.9997
# person: 0.9977
# sports ball: 0.8867
# baseball bat: 0.8420
# baseball glove: 0.9815
# Detection 수행시간: 7.56 초
# <matplotlib.image.AxesImage at 0x7f9434623f50>

# OpenCV DNN 장단점

1) 장점

- 딥러닝 개발 프레임워크 없이 쉽게 Inference 구현 가능

- OpenCV에서 지원하는 다양한 Computer Vision 처리 API와 Deep Learning을 쉽게 결합

2) 단점

- GPU 지원기능이 약함

- DDN 모듈은 과거에 NVIDIA GPU 지원이 안됨, 2019년 10월에 google에서 NVIDIA GPU 지원 발표함. 아직 환경 구성, 설치가 어려움, 점차 개선 예상됨

- OpenCV는 모델을 학습할수있는 방법을 제공하지 않으며 오직 inference만 가능

- CPU기반에서 Inference 속도가 개선되었으나, NVIDIA GPU가 지원되지 않아 타 Deep learning framework 대비 interence 속도가 크게 저하됨

# 타 deep learning frame과의 연동

- opencv는 자체적으로 딥러닝 가중치 모델을 생성하지 않고 타 framework에서 생성된 모델을 변환하여 로딩함

- dnn패키지는 파일로 생성된 타 프레임워크 모델을 로딩할 수 있도록 readNetFromxxx(가중치 모델, 환경 파일)API 제공

- 가중치 모델파일은 타 프레임워크 모델 파일, 환경 파일은 타 프레임워크 모델 파일의 환경(Config)파일을 DNN패키지에서 다시 변환한 환경 파일

* weights model은 tensorflow API로 PreTrained된 모델(Frozen Graph)를 다운로드

* config는 pretrained된 모델(Frozen Graph)를 구동을 위한 Config 다운로드

opencv지원 tensorflow모델

1) inference 수행시간 위주

- MobileNet-SSD v1

2) inference 정확도 위주

- inception-SSD v2

- Faster RCNN inception v2

- Faster RCNN ResNet-50

# opencv DNN을 이용한 inference 수행 절차

# 가중치 모델 파일과 환경설정 파일을 로드하여 inference network model 생성
cvNet = cv2.dnn.readNetFromTensorflow('frozen_inference_graph.ph', 'graph.pbtxt')

img = cv2.imread('img.jpg')
rows, cols, channels = img.shape

# 입력 이미지를 preprocessing 하여 network 입력
cvNet.setInput(cv2.dnn.blobFromImage(img, size = (300, 300), swapRB=True, crop=False))

# interence network에서 detect된 정보 output 추출
networkOutput = cvNet.forward()

# 추출된 output에서 detect 정보를 기반으로 원본 image위에 object detection 시각화
for detection in networkOutput[0,0]:
	# object detected 결과, bounding box 좌표, 예측 레이블들을 원본 image위에 시각화 로직

# opencv blobFromImage()

Image를 preprocessing 수행하여 network에 입력할수있게 제공

- 이미지 사이즈 고정

- 이미지 값 스케일링

- BGR을 RGB로 변경, 이미지를 CROP할수있는 옵션 제공

# BGR을 해결하는 법

1) cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

2) cvNet.setInput(cv2.dnn.blobFromImage(img, size=(300, 300), swapRB=True, crop=False))

swapRB=True로 변환하여 네트워크에 입력

# video stream capture를 이용한 video object detection

opencv의 videocapture() api를 이용하여 video stream을 frame by frame 별로 capture한 image에 object detection을 수행하는 방식

input_video = cv2.VideoCapture(input_file_path)
while(True) :
	frame 별로 Object Detection 수행

# Ground Truth BB 겹치는 IOU값에 따라 Anchor Box를 분류함.

- IOU가 가장 높은 Anchor는 Positive

- IOU가 0.7 이상이면 Positive

- IOU가 0.3 이하면 Negative / Negative는 Not Object임을 학습시키기 위해

- IOU가 0.3 ~ 0.7이면 아예 학습에 포함시키지 않고 filtering out 함

# Anchor Box를 Reference로 한 Bounding Box Regression

- 예측 BB와 Positive Anchor Box와의 좌표 차이는 Ground Truth와 Positive Anchor Box와의 좌표 차이와 최대한 동일하게 될수있도록 regression 학습

- Ground Truth Box와 Positive Anchor Box의 중심좌표 간 거리(좌표 차이)와 Positive Anchor box와 Predicted Anchor box와의 중심좌표 거리(고정값)가 비슷하면 유사한 것이다.

# Anchor box에 따른 RPN output

2배는 classification, 4배는 4*9 36 reg

# RPN Loss 함수

# Faster RCNN Training : Alternating Training

먼저 RPN부터 학습하고 Faster RCNN을 학습시키고 도출된 Loss로 fine tuning

=> selective search를 제거해서 최초로 Deep learning으로만 구성된 알고리즘임

데이터 학습 단위 및 용어

1. 전체 데이터 셋 => 가지고 있는 전체 데이터

2. Epoch => 전체 데이터 셋을 한번 학습 했을 때의 단위. 1 Epoch은 전체 데이터를 한 번 학습 / Epoch = 전체 데이터 셋/Batch size

3. Iteration => 학습 횟수. 1 Iteration은 1회 학습

4. Batch size => 1 Iteration에 사용되는 데이터 크기

5. Stochastic => 학습 데이터를 하나씩 사용하면서 가중치를 업데이트 하는 방법

전체 데이터를 한꺼번에 학습하면 메모리 문제가 발생하고 정교하지 않게 가중치가 업데이트 되는 문제가 있을 수 있다

그래서 전체 데이터를 한꺼번에 사용하지 않고 데이터를 조각 내서 사용하면 한꺼번에 학습 하는 것보다 속도가 느려지긴 하지만 정교하게 가중치가 업데이트 되기 때문에 목표하는 모델을 만들수 있는 가능성이 높아진다

One Data 1D Vector

Neural network의 연산은 array기반의 vectorization연산을 하고 fully connected하기 때문에 하나의 데이터는 1차원의 vector를 입력값으로 받아야 한다

Neural network에서 이미지 데이터를 활용한다면

이미지 데이터 특성상 1차원으로 변환하면 계산복잡도가 증가한다는 문제가 발생한다

Neural Network for image data

Image data

이미지 데이터의 특성

1. 이미지 데이터는 2차원 이상이다

2. 전통적인 머신러닝을 사용하려면 하나의 데이터가 일차원 형태로 변환해야 한다

3. 2차원 데이터에서 1차원 데이터로 변환할 경우 Locality를 잃어버린다(주변 값과의 관계가 사라진다)

4. I.I.D가 아니다

5. Neural Network에서 Fully connected한 특징때문에 1차원으로 변형시 feature가 기하 급수적으로 늘어난다(연산 복잡도가 폭발적으로 증가한다)

두 가지 해결 방법 (Column이 많은 이미지 데이터)

1. 다른 문제로 환원

- 원본 이미지를 다른 형태로 바꾼다

- Feature가 있는지 없는지 여부의 문제로 환원한다

- Feature문제로 환원했을 때 중요한 것은 어떤 Feature를 뽑아 내야 하는지가 관건이다

2. 전처리

- 사이즈 조절

- 차원 조절

- 의미를 잃어버리기 때문에 추가적인 가정이 필요하다

Tensorflow

Tensorflow는 numpy를 기반으로 autograd(자동 미분)을 지원하고 neural network에서 자주 사용하는 기능들을 지원해주는 라이브러리이다

뿐만 아니라 numpy는 연산이 복잡해지면 속도가 느려지는데 gpu연산이 가능하도록 지원하도록 만들어졌기 때문에 훨씬 효율적인 NN 프로그래밍을 도와준다 (GPU사용시 50배 이상 속도가 빨라진다)

import tensorflow as tf
tf.__version__ # 2.3버전 이후에 많이 바뀌었기 때문에 본 수업은 2.3버전 이상에서 진행된다
# '2.6.0'

tf.version.VERSION
# '2.6.0'

tf.executing_eagerly()
# True

Neural Network를 구성하는 6가지 방법

1. tf.keras.models.Sequential # 쉽지만 쓸모없는 방식

2. tf.keras.models.Model # 전문가적인 방식

3. subclass (tf.keras.models.Model) # 전문가적인 방식

4. tf.estimator.

5. tf.nn.

6. tf.Module # Meta class 방식

2,3번 방식을 집중적으로 알아볼 것이다

a = tf.constant([1,2,3]) # Tensor라고 나오면 상수 / immutable
b = tf.Variable([1,2,3]) # Varaible은 이름이 있다 / mutable => 가중치를 갱신할때 사용한다

a
# <tf.Tensor: shape=(3,), dtype=int32, numpy=array([1, 2, 3], dtype=int32)>

b
# <tf.Variable 'Variable:0' shape=(3,) dtype=int32, numpy=array([1, 2, 3], dtype=int32)>

b.assign([3,4,5])
# <tf.Variable 'UnreadVariable' shape=(3,) dtype=int32, numpy=array([3, 4, 5], dtype=int32)>

b
# <tf.Variable 'Variable:0' shape=(3,) dtype=int32, numpy=array([3, 4, 5], dtype=int32)>

tf.debugging.set_log_device_placement(True) # gpu연산을 하는지 확인할 수 있다 / colab에서 사용시 Runtime type을 GPU로 바꾼후 확인해 보세요

a = tf.constant([1,2,3])
Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0

a + a
# Executing op AddV2 in device /job:localhost/replica:0/task:0/device:GPU:0
# <tf.Tensor: shape=(3,), dtype=int32, numpy=array([2, 4, 6], dtype=int32)>

b = tf.Variable([1,2,3])
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:CPU:0
# Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:CPU:0

b+b
# Executing op ReadVariableOp in device /job:localhost/replica:0/task:0/device:CPU:0
# Executing op ReadVariableOp in device /job:localhost/replica:0/task:0/device:CPU:0
# Executing op AddV2 in device /job:localhost/replica:0/task:0/device:GPU:0
# <tf.Tensor: shape=(3,), dtype=int32, numpy=array([2, 4, 6], dtype=int32)>

d = tf.constant([3,4,5])
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0

'__array_priority__' in dir(d) # numpy와 호환된다
# True

d.numpy()
# array([3, 4, 5], dtype=int32)

import numpy as np

a = tf.constant([1,2,3])
b = tf.Variable([1,2,3])
c = np.array([1,2,3])
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:CPU:0
# Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:CPU:0
# Executing op DestroyResourceOp in device /job:localhost/replica:0/task:0/device:CPU:0

%timeit np.add(a,a) # numpy method에 tensor를 넣어도 된다 / tensor => numpy 변환 후 numpy operation을 한다 / 이때는 resource가 적게 들어간다
# The slowest run took 24.50 times longer than the fastest. This could mean that an intermediate result is being cached.
100000 loops, best of 5: 9.62 µs per loop

np.add(b,b)
# Executing op ReadVariableOp in device /job:localhost/replica:0/task:0/device:CPU:0
# Executing op Identity in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op ReadVariableOp in device /job:localhost/replica:0/task:0/device:CPU:0
# Executing op Identity in device /job:localhost/replica:0/task:0/device:GPU:0
# array([2, 4, 6], dtype=int32)

%timeit tf.add(c,c) # tensor연산에 numpy를 넣으면 gpu를 사용하여 연산한다 / numpy에서 tensor로 타입을 바꾼 후 tensor operation을 한다 / 이때는 resource가 많이 들어간다
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
...
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op AddV2 in device /job:localhost/replica:0/task:0/device:GPU:0
# 100 loops, best of 5: 7.22 ms per loop

%timeit tf.add(a,a) # 데이터 양이 많다면 텐서데이터로 텐서 연산할 때가 가장 빠르다
# Executing op AddV2 in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op AddV2 in device /job:localhost/replica:0/task:0/device:GPU:0
...
# Executing op AddV2 in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op AddV2 in device /job:localhost/replica:0/task:0/device:GPU:0
# 100 loops, best of 5: 2.42 ms per loop

numpy데이터를 tensor연산했을때가 tensor데이터를 numpy연산 했을 때 보다 훨씬 속도가 느리다

따라서 numpy데이터 타입일 경우 tensor로 변환 후 연산하는 것이 빠르다

Big data일 때

연산 속도가 빠른 순위

1. Tensor로 Tensor연산

2. Tensor로 numpy연산

3. Numpy로 Tensor연산

dir(tf.keras) # Input, Model, Sequential => alias(단축 표현) / s가 붙어 있으면 하위 기능을 제공한다 ex) activations
['Input',
 'Model',
 'Sequential',
 '__builtins__',
 '__cached__',
 '__doc__',
 '__file__',
 '__internal__',
 '__loader__',
 '__name__',
 '__package__',
 '__path__',
 '__spec__',
 '__version__',
 '_sys',
 'activations',
 'applications',
 'backend',
 'callbacks',
 'constraints',
 'datasets',
 'estimator',
 'experimental',
 'initializers',
 'layers',
 'losses',
 'metrics',
 'mixed_precision',
 'models',
 'optimizers',
 'preprocessing',
 'regularizers',
 'utils',
 'wrappers']

tf.keras.Input is tf.keras.layers.Input # 단축 표현 (alias)
# True

dir(tf.keras.Model)
['_TF_MODULE_IGNORED_PROPERTIES',
 '__call__',
 '__class__',
 '__delattr__',
 '__dict__',
 '__dir__',
 '__doc__',
 '__eq__',
 '__format__',
 '__ge__',
 '__getattribute__',
 '__getstate__',
 ...

 'variables',
 'weights',
 'with_name_scope']

Deep learning framework의 역사

theano => 최초의 deep learning framework

wrapper backend: theano interface: keras keras는 theano의 단점을 보완했다

- theory를 구현할 수 있게 문법을 만들었다 (이론과 실제의 간극을 줄였다)

theano다음으로 tensorflow가 출현했다

keras는 theano/tensorflow/cntk(microsoft)로 쉽게 전환 할 수 있도록 보완했다

tensorflow다음으로 torch(facebook)가 출현했다

keras만든 사람을 google로 스카웃 tensorflow 1.6부터 keras를 포함 시켰다

tensorflow 2.0부터는 tensorflow 1version 없애버렸다

tensorflow 2.6부터는 keras/tensorflow를 분리시켰다

backend개념은 keras에서 사용되는 개념이다.

즉, keras는 theano/tensorflow/cntk로 구동할 수 있고 껍데기 interface는 keras를 사용할 수 있다

model = tf.keras.models.Sequential() # 함성함수 껍데기
model2 = tf.keras.models.Model()

# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0

issubclass(model.__class__, model2.__class__) # model이 model2의 subclass이다
# Ture

model.__class__.__bases__ # 부모는 Functional
# (keras.engine.functional.Functional,)

model.__class__.mro()
# [keras.engine.sequential.Sequential,
 keras.engine.functional.Functional,
 keras.engine.training.Model,
 keras.engine.base_layer.Layer,
 tensorflow.python.module.module.Module,
 tensorflow.python.training.tracking.tracking.AutoTrackable,
 tensorflow.python.training.tracking.base.Trackable,
 keras.utils.version_utils.LayerVersionSelector,
 keras.utils.version_utils.ModelVersionSelector,
 object]

model2.__class__.__bases__
# (keras.engine.base_layer.Layer, keras.utils.version_utils.ModelVersionSelector)

sample = np.array([[1,2]])
# layer 추가 방법1 (한개씩)

model.add(tf.keras.layers.Dense(2))
# layer 추가 방법2 (한꺼번에)

model2 = tf.keras.models.Sequential([
  tf.keras.layers.Dense(2)
])
#
Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op DestroyResourceOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op DestroyResourceOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op DestroyResourceOp in device /job:localhost/replica:0/task:0/device:GPU:0

model(sample) # Feed foward(predict) / 결과가 tensor / tensor연산 / 합성함수 방식 / 이론과 현실의 간극을 줄이기 위한 방법
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
...
# Executing op ReadVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op BiasAdd in device /job:localhost/replica:0/task:0/device:GPU:0
# <tf.Tensor: shape=(1, 2), dtype=float32, numpy=array([[ 0.44565853, -0.7990122 ]], dtype=float32)>

model.predict(sample) # numpy연산 / method 방식
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op RangeDataset in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op RepeatDataset in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op MapDataset in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op PrefetchDataset in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op FlatMapDataset in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op TensorDataset in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op RepeatDataset in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op ZipDataset in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op ParallelMapDatasetV2 in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op OptionsDataset in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op AnonymousIteratorV2 in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op MakeIterator in device /job:localhost/replica:0/task:0/device:CPU:0
Executing op __inference_predict_function_2745 in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op Identity in device /job:localhost/replica:0/task:0/device:GPU:0
Executing op DeleteIterator in device /job:localhost/replica:0/task:0/device:CPU:0
array([[ 0.44565853, -0.7990122 ]], dtype=float32)

model1.add(tf.keras.layers.Dense(2)) # 자동적으로 array형태로 맞춰준다 / input shape을 지정하지 않아도 된다

model1.summary() # input shape을 지정하지 않았기 때문에 어떤 모델인지 아직 불명확하다
# raise ValueError('This model has not yet been built. '
# ValueError: This model has not yet been built. Build the model first by calling `build()` or calling `fit()` with some data, or specify an `input_shape` argument in the first layer(s) for automatic build.

model1.built # 아직 만들어지지 않았다
# False

model1(sample) # sample 데이터구조를 받았기 때문에 자동적으로 만들어진다
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
...
# Executing op BiasAdd in device /job:localhost/replica:0/task:0/device:GPU:0
# <tf.Tensor: shape=(1, 2), dtype=float32, numpy=array([[1.4473007, 1.210985 ]], dtype=float32)>

model1.summary()
# Model: "sequential_2"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# dense_3 (Dense)              (1, 2)                    6
# _________________________________________________________________
# dense_4 (Dense)              (1, 2)                    6
# =================================================================
# Total params: 12
# Trainable params: 12
# Non-trainable params: 0
# _________________________________________________________________

sample_test = np.array([[1,2]])
model_test1 = tf.keras.models.Sequential()
model_test1.add(tf.keras.layers.Dense(2, input_shape=(2,))) # 데이터가 몇개가 들어올지 지정되지 않는다 / input shape은 data sample 1개의 모양이다
# Executing op VarHandleOp in device /job:localhost/replica:0/task:0/device:GPU:0
...
# Executing op AssignVariableOp in device /job:localhost/replica:0/task:0/device:GPU:0

model_test1.built
# True

model_test1.summary() # None은 데이터의 갯수 상관없이 받을 수 있다는 의미이다 / input shape을 지정하면 데이터의 갯수 상관없이 받을 수 있는 형태로 만들어진다
# Model: "sequential_7"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# dense_11 (Dense)             (None, 2)                 6
# =================================================================
# Total params: 6
# Trainable params: 6
# Non-trainable params: 0
# _________________________________________________________________

sample_test2 = np.array([[1,2]])
inputs = tf.keras.Input(shape=(2,))
x = tf.keras.layers.Dense(4, activation=tf.nn.relu)(inputs)
outputs = tf.keras.layers.Dense(2, activation=tf.nn.relu)(x)
model_test2 = tf.keras.models.Model(inputs=inputs, outputs=outputs)
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op _EagerConst in device /job:localhost/replica:0/task:0/device:GPU:0
...
# Executing op DestroyResourceOp in device /job:localhost/replica:0/task:0/device:GPU:0
# Executing op DestroyResourceOp in device /job:localhost/replica:0/task:0/device:GPU:0

model_test2.built
# True

model_test2.summary()
# Model: "model_5"
# _________________________________________________________________
# Layer (type)                 Output Shape              Param #
# =================================================================
# input_3 (InputLayer)         [(None, 2)]               0
# _________________________________________________________________
# dense_13 (Dense)             (None, 4)                 12
# _________________________________________________________________
# dense_14 (Dense)             (None, 2)                 10
# =================================================================
# Total params: 22
# Trainable params: 22
# Non-trainable params: 0
# _________________________________________________________________
